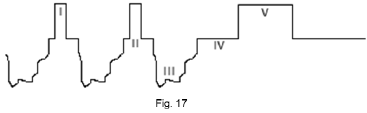

Na figura 17, é mostrado um trecho do sinal composto de vídeo usado em sistemas de televisão, assim, os algarismos I, II, III, IV e V indicam, respectivamente:

Em relação ao circuito apresentado na figura 14, ao se inserir um PTC entre o emissor e o terra do circuito, é possível afirmar que:

Transistores MOSFETs são muito utilizados na fabricação de circuitos integrados de sistemas digitais. Assim, das alternativas apresentadas a seguir, qual a que melhor satisfaz à afirmação anterior:

Em relação ao circuito apresentado na figura 14, o problema supracitado poderia ser resolvido:

Considerando-se o circuito da figura 14, abaixo apresentada, é possível afirmar que:

No circuito dado na figura 14, o transistor Q1 tem !$ \beta !$=200 e a fonte de alimentação é de 12 V. Para o ponto quiescente: V_CEQ=V_cc/2, I_CQ=10 mA e V_BEQ=0,7 V, os valores de R_C e R_B são, respectivamente, iguais a:

Para que o LED do circuito da figura 13 fique polarizado no seu ponto quiescente (V_D=2 V e I_D=15 mA), dado Vcc=12 V, o valor aproximado de Rs será de:

De acordo com o circuito mostrado na figura 12, pode-se afirmar que:

Em relação à figura 11 abaixo, qual das afirmações apresentadas a seguir está correta:

Na figura 11, a tensão do secundário do transformador TR1 vale 10 V_rms, a tensão de polarização direta de D1 vale 0,7 V (diodo de silício) e R_L=10 Ω, logo, os valores aproximados da tensão de pico na saída do transformador e da corrente média na carga serão, respectivamente, iguais a:
