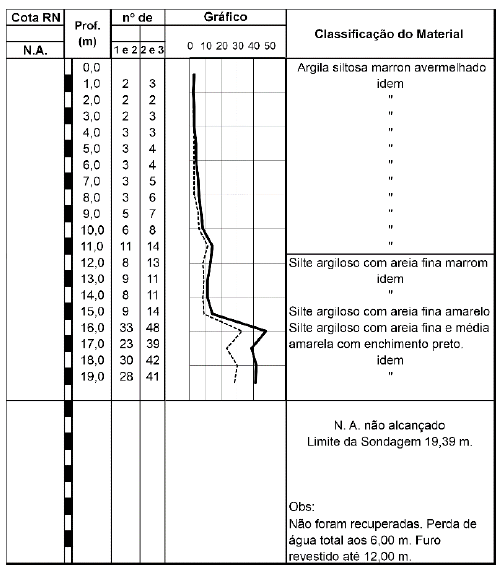

Para implantação de um conjunto residencial popular com blocos de apartamentos de 4 andares, foi realizada uma campanha de sondagens à percussão, cujo um dos perfis está mostrado na figura a seguir. Na ocasião, o projetista desejava apoiar a fundação em um solo com resistência superior a 20 golpes.

Com base nestas informações, responda as questões a seguir.

Em relação ao perfil apresentado, assinale a alternativa correta.

Em edifícios, pode-se adotar diversos modelos simplificados de cálculo, contudo cada modelo tem sua aplicação apropriada.

Para o caso da avaliação somente da flexão em elementos de superfície, o modelo simplificado que melhor o representa é o de

Assinale a alternativa verdadeira:

Na figura, observam-se áreas da estrutura definidas como regiões descontínuas 'D' e contínuas 'B'.

De acordo com a norma ABNT NBR 6118:2023 assinale a alternativa correta quanto a essas regiões.

Considere a planta de fôrma indicada a seguir, com as medidas em cm, de um edifício fictício em concreto armado convencional. Ele é composto por térreo mais 6 pavimentos típicos e uma cobertura, com carga de revestimento de 1,5 kN/m² nas lajes dos pavimentos tipo e 2,5 kN/m² nas lajes da cobertura. A sobrecarga de utilização é de 2,0 kN/m² nas lajes dos pavimentos tipo e 1,5 kN/m² nas lajes da cobertura, com todas as vigas dos pavimentos tipo recebendo alvenaria de vedação em bloco cerâmico com peso específico aparente de 13 kN/m³ com espessura acabada de 22 cm e altura 2,65 m. O peso específico do concreto armado é igual a 25 kN/m³.

Com o intuito de se obter a força de compressão no P.6 para seu pré-dimensionamento, responda as questões a seguir.

A força de compressão que age na base (no térreo) do P.6 devido exclusivamente a L.105, considerando o seu peso próprio, carga de revestimento e sobrecarga, é de aproximadamente

Considere a planta de fôrma indicada a seguir, com as medidas em cm, de um edifício fictício em concreto armado convencional. Ele é composto por térreo mais 6 pavimentos típicos e uma cobertura, com carga de revestimento de 1,5 kN/m² nas lajes dos pavimentos tipo e 2,5 kN/m² nas lajes da cobertura. A sobrecarga de utilização é de 2,0 kN/m² nas lajes dos pavimentos tipo e 1,5 kN/m² nas lajes da cobertura, com todas as vigas dos pavimentos tipo recebendo alvenaria de vedação em bloco cerâmico com peso específico aparente de 13 kN/m³ com espessura acabada de 22 cm e altura 2,65 m. O peso específico do concreto armado é igual a 25 kN/m³.

Com o intuito de se obter a força de compressão no P.6 para seu pré-dimensionamento, responda as questões a seguir.

A força de compressão que age na base do P.6 devido exclusivamente a V.108c, sem considerar as lajes, (referente somente ao tramo "c" da viga 108) é de aproximadamente

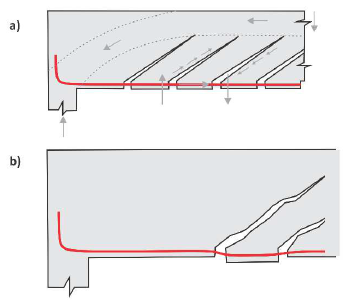

Observe as figuras (a) e (b) a seguir:

A correta classificação de seus mecanismos são, respectivamente,

Sobre o parâmetro !$ \gamma_z !$ (gama-z) em estruturas reticuladas de no mínimo quatro (4) andares é correto afirmar que indica a necessidade ou não da consideração

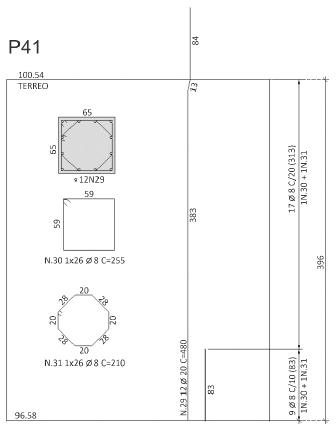

No detalhamento da armadura do lance em destaque do pilar P41, indicado no desenho a seguir:

Para qual função as posições N.30 e N.31 são destinadas?

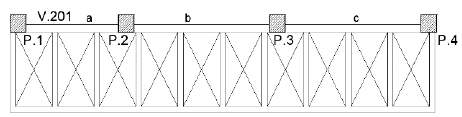

Considere a viga V.201 de concreto armado convencional indicada no desenho abaixo que recebe um pergolado com 11 vigas transversais:

Quais efeitos nos tramos da viga V.201 deverão ser avaliados para atender ELU?
