Considere que um amplificador com realimentação negativa contém um amplificador operacional que está funcionando corretamente. Nessa situação, o potencial na entrada inversora do amplificador operacional deve ser muito próximo do potencial da entrada não-inversora.

Considere uma fonte de alimentação não-regulada com um filtro capacitivo. Caso ocorra uma falha no contato entre o terminal positivo do capacitor eletrolítico do filtro e a placa de circuito impresso, haverá uma diminuição na ondulação (ripple) na saída dessa fonte.

No teste de um transistor NPN em perfeito estado, se o terminal com potencial mais positivo do multímetro estiver em contato com a base e o terminal com potencial mais negativo do multímetro estiver em contato com o emissor, então, nessa situação, a resistência medida deverá ser altíssima.

Um multímetro analógico pode ser utilizado para determinar, com eficácia, se um diodo, desconectado de circuitos, está ou não danificado.

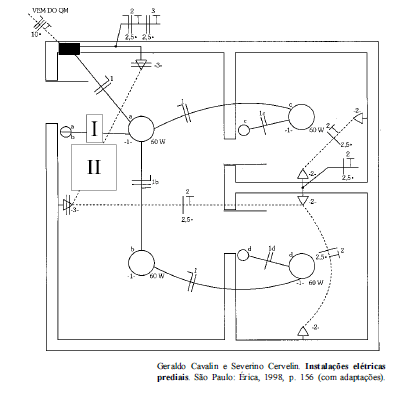

Se a instalação for executada como estabelece a planta acima, todas as tomadas poderão funcionar perfeitamente.
