Foram encontradas 8.108 questões.
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA

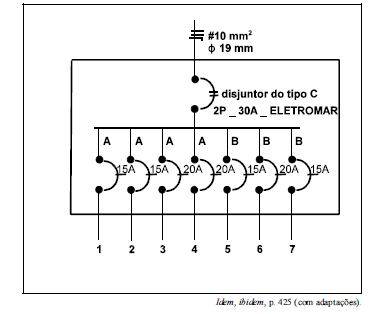

A figura acima mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação. De acordo com o esquema da figura, julgue os itens que se seguem.
O disjuntor geral da instalação é de 30 amperes.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
A norma NBR-5410 estabelece algumas condições para o emprego de condutores, eletrodutos, caixas de derivação e outros componentes de uma instalação elétrica. Com relação a esse assunto, julgue os itens seguintes.
Caixas de derivação não devem ser usadas em pontos de emendas e derivação de condutores.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
A norma NBR-5410 estabelece algumas condições para o emprego de condutores, eletrodutos, caixas de derivação e outros componentes de uma instalação elétrica. Com relação a esse assunto, julgue os itens seguintes.
Condutores nus nunca podem ser instalados em um mesmo eletroduto, juntamente com condutores isolados, cabos unipolares ou cabos multipolares.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA

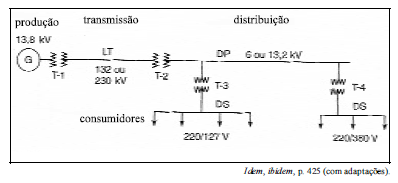

A figura acima mostra um sistema de energia trifásico composto por suas principais partes. Em cada barra do diagrama é indicada a respectiva tensão nominal. Com base no esquema da figura acima, julgue os itens a seguir.
Dois consumidores A e B, de mesma carga e conectados, respectivamente, aos transformadores T3 e T4 sempre solicitarão uma mesma corrente elétrica.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
A figura acima mostra um sistema de energia trifásico composto por suas principais partes. Em cada barra do diagrama é indicada a respectiva tensão nominal. Com base no esquema da figura acima, julgue os itens a seguir.
A frequência da tensão no local de produção de energia não é afetada por variações da carga dos consumidores.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
A figura acima mostra um sistema de energia trifásico composto por suas principais partes. Em cada barra do diagrama é indicada a respectiva tensão nominal. Com base no esquema da figura acima, julgue os itens a seguir.
A produção de energia elétrica pode ser realizada por um gerador síncrono.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
A figura acima mostra um sistema de energia trifásico composto por suas principais partes. Em cada barra do diagrama é indicada a respectiva tensão nominal. Com base no esquema da figura acima, julgue os itens a seguir.
Os símbolos no esquema acima indicam que a distribuição secundária tem dois níveis de tensão nominal de linha (fase-fase), sendo um deles de 380 V e o outro, de 220 V.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Considere que um transformador supra uma rede de distribuição urbana em baixa tensão. O lado de baixa tensão do transformador sofre frequentes desligamentos em razão de defeitos transitórios, em geral, oriundos das instalações consumidoras. Com relação à proteção desse transformador e das instalações de consumidores a ele conectadas, julgue os itens subsequentes.
Elos fusíveis conectados no lado de alta tensão devem ser utilizados para proteger o transformador contra efeitos de sobrecarga.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Considere que um transformador supra uma rede de distribuição urbana em baixa tensão. O lado de baixa tensão do transformador sofre frequentes desligamentos em razão de defeitos transitórios, em geral, oriundos das instalações consumidoras. Com relação à proteção desse transformador e das instalações de consumidores a ele conectadas, julgue os itens subsequentes.
A proteção dos transformadores de distribuição contra efeitos de curtos-circuitos é feita mediante o uso de disjuntores magnéticos instalados no lado de alta tensão.
Provas
Disciplina: Eletroeletrônica
Banca: CESPE / CEBRASPE
Orgão: SAAE Alagoinhas-BA
Considere que um transformador supra uma rede de distribuição urbana em baixa tensão. O lado de baixa tensão do transformador sofre frequentes desligamentos em razão de defeitos transitórios, em geral, oriundos das instalações consumidoras. Com relação à proteção desse transformador e das instalações de consumidores a ele conectadas, julgue os itens subsequentes.
A proteção própria de cada consumidor deve operar para curtos-circuitos na sua rede interna.
Provas
