O retângulo II encobre a indicação de dois conjuntos de três condutores cada um — fase, neutro e retorno —, sendo um conjunto pertencente ao circuito 2 e o outro ao circuito 3.

O retângulo I encobre a indicação de um condutor-fase e dois condutores de retorno, todos pertencentes ao circuito 1.

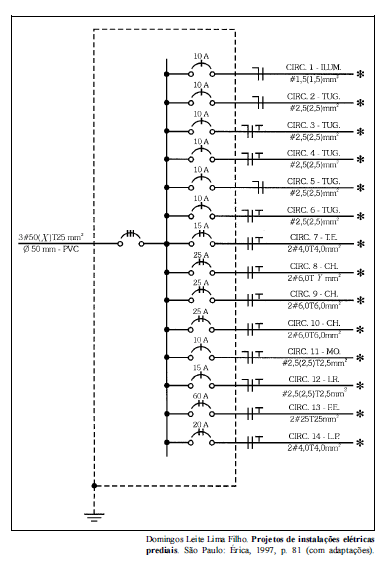

Para que o diagrama tenha total coerência com relação ao dimensionamento dos condutores, o símbolo X, no alimentador do quadro, deveria ser substituído por 25, assim como o símbolo Y, no circuito 8, deveria ser substituído por 6,0.

O disjuntor geral do quadro deve ser de, no mínimo, 255 A.

O diagrama mostrado é um diagrama unifilar em que a maioria dos disjuntores são monopolares, o que indica que a maior parte dos circuitos terminais são alimentados em 127 V.

Um equipamento eletrônico com entrada trifásica conectada em estrela e tensão nominal por fase igual a 220 V apresenta tensão compatível com a tensão da fonte descrita acima.

A potência ativa consumida pelas cargas poderia ser obtida da seguinte forma: conectar corretamente um wattímetro analógico monofásico com a bobina amperimétrica na fase a e com a bobina de tensão medindo a tensão entre as fases a e b; então, multiplicar a leitura do wattímetro por três.

A potência ativa consumida pela carga é superior a 24 KW, e a potência reativa é superior a 24 kVAr.

A corrente por fase na carga I tem valor eficaz superior a 30 A e está adiantada em relação à tensão aplicada pela fonte à respectiva fase de um ângulo igual a 45º.
