A representação cartográfica que dispõe as feições geométricas sem escala, apenas para fins representativos, é denominada:

São considerados projeções cartográficas tangentes:

I. Gauss-Krüger (GK).
II. Plano Topográfico Local (PTL).
III. Universal Transversa de Mercator (UTM).

Quais estão corretas?

O imageador de sensoriamento remoto denominado por imageador de quadro (varredura eletrônica) apresenta qual característica?

A cartografia surgiu através da necessidade de representar uma superfície curva (globo terrestre) em uma superfície plana (mapa). Então, através dessa necessidade, determina-se o objetivo de cada projeção cartográfica. Uma projeção, a qual não distorça os ângulos, é considerada:

No levantamento por aerofotogrametria, a etapa que consiste em reconstruir o feixe perspectivo, referenciando a imagem à câmera, é denominada:

O sistema de projeção Local Transversa de Mercator (LTM) é representado por:

À coleta de um ponto irradiado do levantamento topográfico planimétrico, tem-se os seguintes dados de campo: azimute: 202°08’42” e distância inclinada: 305,888 m. Nesse sentido, assinale a alternativa correta.

Um topógrafo tem o encargo de realizar a marcação altimétrica do nível de água de uma seção longitudinal de drenagem urbana de uma caixa já existente e outra a ser implantada. No projeto, determinou-se a necessidade de uma declividade de 2,5% para a distância de 23,00 metros, sendo a nova caixa a montante. Para tal finalidade, o topógrafo utilizou o nível mecânico. A leitura do nível da água na caixa existente foi de 2,198 m. Assim, a leitura do nível da água na caixa a ser implantada deve ser de:

Na leitura de uma transcrição pública, o topógrafo se deparou com a informação da leitura de saída angular em rumo, sendo essa de 60°21’30” noroeste (NO). Assinale a alternativa com o valor correto do azimute.

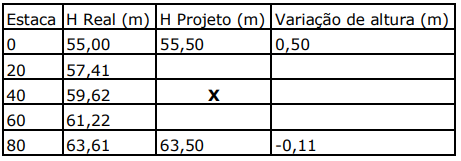

Após a realização do levantamento topográfico planialtimétrico, foram determinadas as cotas dos pontos do eixo da pista atual. No projeto de pavimentação, a ideia é manter as cotas entre as estacas 0 e 80, fazendo uma rampa, com declividade constante de 10%, conforme as cotas de projeto. A variação de altura é a diferença entre a altura de projeto, subtraída a altura real da via.



Em relação à estaca 40, assinale a alternativa que identifica corretamente o valor de X e se a estaca será aterrada ou cortada.
