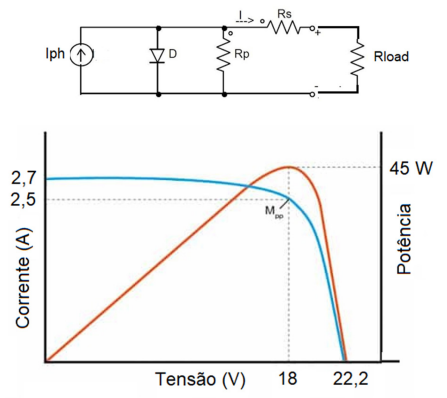

Um conjunto de células fotovoltaicas é interligado de modo que o circuito equivalente e sua curva característica
IxV são apresentados a seguir.
Suponha que a corrente Iph é constante, assim como a tensão do diodo, e que a curva característica é obtida através da variação da resistência de carga (Rload). Além disso, considere que a resistência paralela (Rp) seja igual a 225 Ω, que caracteriza as impurezas e defeitos da estrutura próximos às bordas e a resistência série (Rs) seja igual a 0,12Ω , sendo que ela representa as perdas nas junções das ligações metálicas. É importante destacar que a definição de rendimento para esta situação é a relação entre a potência na resistência de carga e a potência entregue pela fonte de corrente Iph.
A partir das informações anteriores, avalie as seguintes afirmações.
I - O valor da corrente de curto-circuito Isc é igual 2,5 A. II - O rendimento máximo do circuito é, aproximadamente, de 75%. III - O valor da fonte de corrente Iph é aproximadamente igual a 2,7 A.
Está correto apenas o que se afirma em
Suponha que a corrente Iph é constante, assim como a tensão do diodo, e que a curva característica é obtida através da variação da resistência de carga (Rload). Além disso, considere que a resistência paralela (Rp) seja igual a 225 Ω, que caracteriza as impurezas e defeitos da estrutura próximos às bordas e a resistência série (Rs) seja igual a 0,12Ω , sendo que ela representa as perdas nas junções das ligações metálicas. É importante destacar que a definição de rendimento para esta situação é a relação entre a potência na resistência de carga e a potência entregue pela fonte de corrente Iph.
A partir das informações anteriores, avalie as seguintes afirmações.
I - O valor da corrente de curto-circuito Isc é igual 2,5 A. II - O rendimento máximo do circuito é, aproximadamente, de 75%. III - O valor da fonte de corrente Iph é aproximadamente igual a 2,7 A.
Está correto apenas o que se afirma em
Provas
Questão presente nas seguintes provas

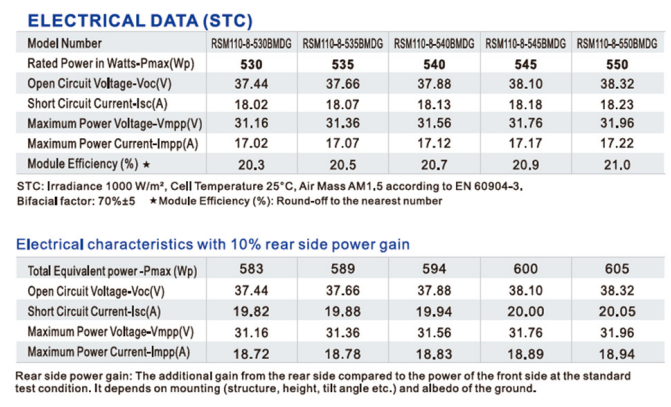

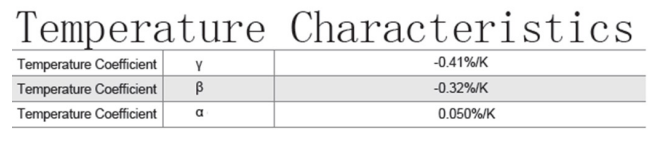

Observe a folha de dados (datasheet) de um módulo bifacial monocristalino cujo modelo RSM110-8-545BMDG
é dado a seguir.
Considere que este módulo foi submetido a uma irradiação de 800 W∕m2 e a uma temperatura medida no módulo de 48 °C. Considere, ainda, que ele foi montado nas melhores situações.
Nestas condições a potência gerada pelo modulo é, aproximadamente, de
Considere que este módulo foi submetido a uma irradiação de 800 W∕m2 e a uma temperatura medida no módulo de 48 °C. Considere, ainda, que ele foi montado nas melhores situações.
Nestas condições a potência gerada pelo modulo é, aproximadamente, de
Provas
Questão presente nas seguintes provas
Uma usina de aproximadamente 2MWp, localizada
no norte de Minas, gerou 282MW no mês observado,
sendo que o seu arranjo fotovoltaico é definido da
seguinte forma: a primeira configuração do inversor
possui 30 módulos de 330W por string e 15 strings,
sendo utilizado em 6 inversores esse tipo de arranjo; e a segunda configuração possui 30 módulos de
330W por string, mas com 16 strings; neste caso, 7
inversores utilizam esse arranjo. Considere que no
mês de janeiro foi observada uma irradiância solar
mensal de 180 W∕m2, através de uma estação meteorológica.
Desta forma, o valor da taxa de desempenho do sistema (Perfomance Ratio) em percentual (%) é, aproximadamente, de
Desta forma, o valor da taxa de desempenho do sistema (Perfomance Ratio) em percentual (%) é, aproximadamente, de
Provas
Questão presente nas seguintes provas
A norma NBR 16274 trata dos Requisitos Mínimos
para Documentação, Ensaios de Comissionamento,
Inspeção e Avaliação de Desempenho é dividida em
categorias de ensaios I e II. Uma empresa contratou
uma equipe para comissionar a sua usina apenas
para a categoria II.
Quais ensaios deverão ser realizados para atender a solicitação?
Quais ensaios deverão ser realizados para atender a solicitação?
Provas
Questão presente nas seguintes provas
Uma usina de 75 kWp possui um inversor e um sistema de monitoramento remoto. Observou-se que um
alarme de Insulation Resistance teria ocorrido. Uma
equipe de técnicos foi ao local para realizar um comissionamento da usina e verificar qual era a possível causa do problema. Utilizando-se equipamentos
adequados, primeiramente verificou-se uma resistência de isolamento medida de 0,1M Ω, utilizando
uma tensão de ensaio de 1000 V e, através do teste
de continuidade e equipotenciais dos condutores de
proteção, obteve-se uma resistência de 0,23 Ω.
Qual seria a possível causa do problema?
Qual seria a possível causa do problema?
Provas
Questão presente nas seguintes provas

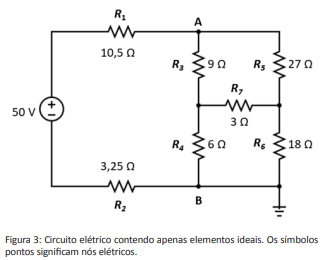

Analise o circuito a seguir.
Qual a tensão elétrica entre os pontos A e B do circuito elétrico representado na Figura 3?
Provas
Questão presente nas seguintes provas

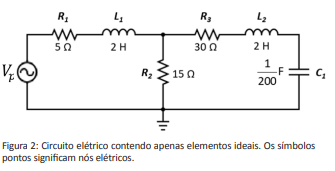

Observe a figura e os dados a seguir.
Dados: tan -1 (1,33) = 53,13º
sin (53,13º) = 0,8
cos (53,13º) = 0,6
Considerando-se que a tensão de pico fornecida pela fonte vale Vp = 50√2 cos 10t, qual a potência média fornecida pela fonte, em regime permanente, para o circuito elétrico da Figura 2?
Provas
Questão presente nas seguintes provas
Uma linha de comunicação é formada por dois fios
condutores circulares constituídos de materiais diferentes, cujas resistências elétricas são R1 e R2, respectivamente. Além disso, ambos fios apresentam o mesmo diâmetro e o mesmo comprimento. Estes fios, ao
serem associados em paralelo, são submetidos a uma
tensão elétrica V e a corrente que passa pelo fio de
resistência R1 é o triplo da corrente que passa por R2.
Nessas condições, qual a relação entre as resistividades dos materiais?
Nessas condições, qual a relação entre as resistividades dos materiais?
Provas
Questão presente nas seguintes provas

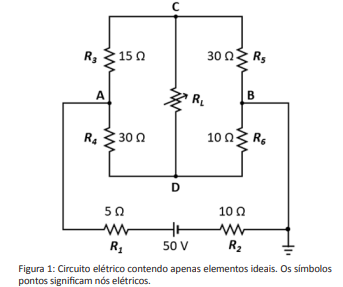

Observe a figura a seguir.
A potência transferida a uma carga RL por um circuito de corrente contínua, apresentado na Figura 1, será máxima quando a resistência desta carga for aproximadamente
Provas
Questão presente nas seguintes provas
Determine a potência ativa total instalada em uma planta que possui duas cargas, sendo a primeira carga de 220 V, 70 KVA e fp = 0,7 indutivo, e a segunda carga de 220 V e carga total de 30 kW.
Provas
Questão presente nas seguintes provas
