Na aula de instalações elétricas, o professor explicou sobre o funcionamento de diversos tipos de interruptores que são utilizados na montagem de projetos elétricos, como em uma residência, por exemplo. Após a explicação, solicitou que os alunos elaborassem um circuito para controlar uma lâmpada por meio de três pontos distintos. Assim, os interruptores que devem ser escolhidos pelos alunos para que o circuito funcione corretamente são:

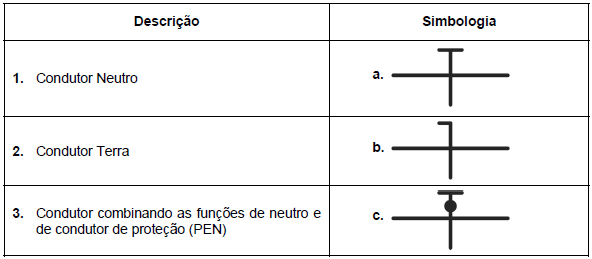

Baseado na NBR 5410, considere:

A correta correlação entre a descrição e a simbologia é:

Dado um motor monofásico alimentado por uma tensão de 220 V, com uma corrente de 3,5 A e um cos !$ φ !$ = 0,8, as potências aparente (S) e ativa (P) do mesmo são:

Considerando a frequência da rede como 60 Hz e a rotação de um motor de indução trifásico como 1200 rpm, o número de polos deste motor, desconsiderando o escorregamento, é

A respeito dos instrumentos de medição, considere as seguintes proposições:

I. Os instrumentos analógicos de medições elétricas são construídos para funcionar em três posições: vertical, horizontal e inclinada.

II. Para medir com maior precisão a tensão eficaz de uma rede elétrica sujeita a distorção por harmônicas deve-se utilizar um multímetro TRUE RMS.

III. A tensão de isolação é o valor máximo de tensão dentro do qual um instrumento pode operar sem pôr em risco o próprio instrumento.

IV. Quando a grandeza a ser medida for de valor desconhecido, deve-se selecionar a escala de menor valor para iniciar a medição.

Está correto o que se afirma APENAS em

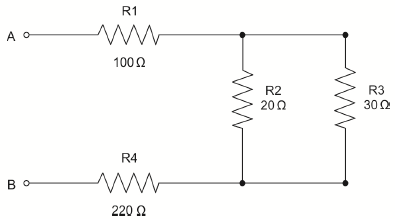

João está cursando Engenharia Elétrica em uma instituição de ensino. No seu terceiro dia de aula, a professora explicou sobre o conteúdo de associação de resistores e solicitou que o último exercício da aula fosse entregue a fim de avaliar o conteúdo aprendido. A figura abaixo mostra o desafio lançado pela professora de João:

De acordo com a figura, a resistência equivalente entre os pontos A e B é:

A natureza é composta por diversos tipos de materiais, que são utilizados na produção de condutores e isolantes elétricos. Ambos apresentam características específicas que estão relacionadas com sua estrutura atômica. Baseado nas características elétricas desses dois materiais, considere:

I. Os materiais condutores caracterizam-se por ter uma baixa resistividade elétrica.

II. Os materiais isolantes caracterizam-se por ter uma alta resistividade elétrica.

III. A estrutura atômica dos materiais isolantes é composta por átomos com cinco ou mais elétrons na última camada.

IV. Os metais são considerados bons condutores de energia, pois os elétrons da última camada estão fortemente ligados ao núcleo do átomo.

Está correto o que se afirma em

Assinale a alternativa que não condiz com a utilização da fibra ótica.

Relacione as colunas quanto às instalações elétricas. Em seguida, assinale a alternativa com a sequência correta.

1 – Terminal de condutor

2 – Terminal de aterramento da instalação

3 – Tensão de serviço

4 – Tensão de contato

( ) Terminal destinado a ligar os condutores de proteção aos condutores de proteção principal.

( ) Tensão que pode aparecer acidentalmente entre dois pontos simultaneamente acessíveis.

( ) Conector que se fixa na extremidade de um fio ou cabo, para fazer a ligação deste a um terminal de equipamento ou a um outro condutor.

( ) Tensão na origem da instalação.

Ao medir a ROE (TOE) de uma linha de transmissão, o técnico encontrou o valor de 1. O que significa essa medida realizada?
