Em se tratando de categorias de utilização de fusíveis assinale a alternativa correta.

Um circuito série com !$ R = 3 \Omega !$ e !$ Xc = 4 \Omega !$ possui uma tensão eficaz aplicada de 10 V. Determine a potência aparente e assinale a alternativa correta.

Um circuito resistivo, ativo e linear que contém uma ou mais fontes de tensão pode ser representado por uma fonte de corrente e uma resistência em paralelo. Essa afirmação é a definição de

Assinale a alternativa que completa correta e respectivamente as lacunas da frase seguinte.

Em linhas elétricas enterradas, os cabos devem ser instalados pelo menos a do solo e quando uma linha enterrada cruzar com outra linha enterrada elas devem manter, em princípio, uma distância mínima de .

Os Wattimetros são equipamentos que medem

Em relação à entrada de energia nos prédios em baixa tensão, coloque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) Ramal de ligação é o conjunto de equipamentos, condutores e acessórios, instalados pelo consumidor entre o ponto de entrega e a medição ou proteção de suas instalações.

( ) Carga instalada é o somatório das potências nominais de todos os equipamentos elétricos e dos pontos de luz instalados na unidade consumidora.

( ) Ramal de entrada é o conjunto de condutores e acessórios instalados entre o ponto de derivação da rede da concessionária e o ponto de entrega.

( ) Demanda da instalação é o valor máximo de potência absorvida em um dado intervalo de tempo por um conjunto de cargas existentes em uma instalação.

Sobre sistemas de proteção contra descargas atmosféricas - SPDA, é correto afirmar que

Os equipamentos que estão instalados em um setor de uma fábrica estão apresentados na tabela abaixo com informações complementares.

A demanda desse setor é

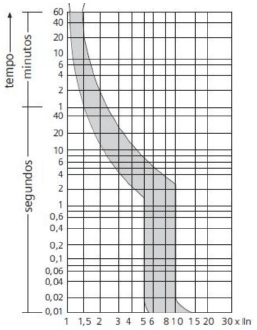

A figura abaixo apresenta a curva do disjuntor de proteção de um circuito:

Este disjuntor protege um circuito localizado em área seca de uma instalação elétrica com esquema de aterramento TN.

Um usuário do equipamento ligado a esse circuito fica submetido a um choque elétrico por meio de um contato indireto com a fase. Sabendo-se que o tempo máximo de permanência sob o choque é de 2 segundos e que o valor da corrente nominal do disjuntor é de 25 ampères, para que o usuário fique protegido, a corrente elétrica decorrente do contato da fase no equipamento deve ser de no mínimo igual a:

Um quadro de alimentação de uma instalação de baixa tensão, com padrão de alimentação 220/127V, alimenta os seguintes equipamentos: 15 luminárias de 127V, 10 tomadas de usos gerais de 127V, uma tomada de ar-condicionado de 220V e um chuveiro elétrico de 127V.

A quantidade mínima de circuitos que deverão sair desse quadro é
