Utilize as informações a seguir para responder à próxima questão.

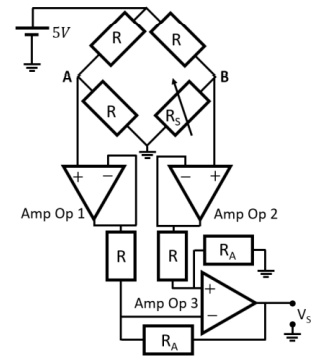

Considere o circuito de um equipamento de alta precisão hipotético que determina o valor da resistência variável de um sensor RS a partir da diferença de tensão entre os pontos A e B: VAB=VA-VB. É composto de uma ponte de Wheatstone alimentada por uma fonte de 5V, dois amplificadores operacionais na configuração seguidor de emissor (Amp Op 1 e Amp Op 2) e um amplificador operacional (Amp Op 3) na configuração amplificador diferença. Todos os amplificadores operacionais operam na região linear. A saída do circuito VS é digitalizada por um conversor analógico-digital. As resistências R e RA possuem valores nominais iguais a 10 kΩ e 470 kΩ, respectivamente.
Provas
Utilize as informações a seguir para responder à próxima questão.
Considere o circuito de um equipamento de alta precisão hipotético que determina o valor da resistência variável de um sensor RS a partir da diferença de tensão entre os pontos A e B: VAB=VA-VB. É composto de uma ponte de Wheatstone alimentada por uma fonte de 5V, dois amplificadores operacionais na configuração seguidor de emissor (Amp Op 1 e Amp Op 2) e um amplificador operacional (Amp Op 3) na configuração amplificador diferença. Todos os amplificadores operacionais operam na região linear. A saída do circuito VS é digitalizada por um conversor analógico-digital. As resistências R e RA possuem valores nominais iguais a 10 kΩ e 470 kΩ, respectivamente.
Analise as afirmativas relativas às propriedades destes amplificadores operacionais no circuito.
I. Funcionam como um estágio de pré-amplificação do amplificador diferencial, pois possuem ganho de tensão igual a 2.
II. São responsáveis por reduzir a interferência entre os estágios do circuito, pois isolam o amplificador diferencial da ponte de Wheatstone.
III. Possuem impedância de entrada e saída altas, garantindo assim fornecimento suficiente de corrente para o amplificador diferencial.
É correto o que se afirma em:
Provas
Utilize as informações a seguir para responder à próxima questão.
Considere o circuito de um equipamento de alta precisão hipotético que determina o valor da resistência variável de um sensor RS a partir da diferença de tensão entre os pontos A e B: VAB=VA-VB. É composto de uma ponte de Wheatstone alimentada por uma fonte de 5V, dois amplificadores operacionais na configuração seguidor de emissor (Amp Op 1 e Amp Op 2) e um amplificador operacional (Amp Op 3) na configuração amplificador diferença. Todos os amplificadores operacionais operam na região linear. A saída do circuito VS é digitalizada por um conversor analógico-digital. As resistências R e RA possuem valores nominais iguais a 10 kΩ e 470 kΩ, respectivamente.
Provas
A figura abaixo mostra um circuito com amplificador operacional:
Fonte: OGATA, Katsuhiko. Engenharia de Controle Moderno. 5. ed. Rio de Janeiro: Pearson, 2010.
Que tipo de ação de controle esse circuito realiza?
Provas
Provas
Provas
Considerando o ângulo de disparo α = π /2, o valor médio da tensão na carga será
Provas
Provas
Observe a ilustração:
O circuito apresentado acima é um
Provas
Considere que o amplificador operacional apresentado no circuito a seguir é ideal.
Se R1=R2, então a saída Vout será igual a
