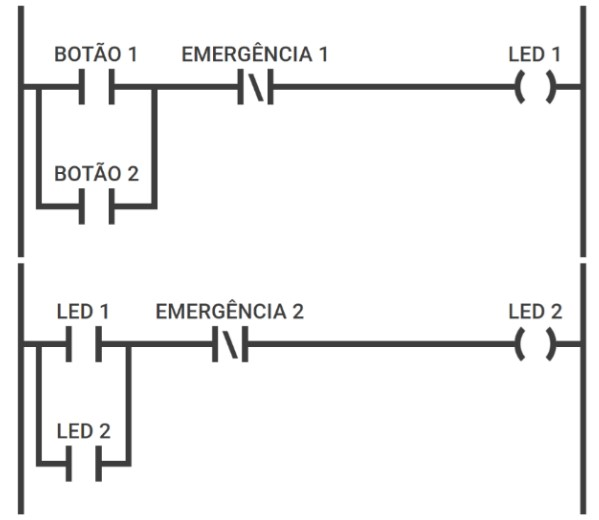

Um técnico fez o programa em Ladder abaixo para a operação de um CLP em uma área da empresa que trabalha.

Sobre o funcionamento do circuito, e partindo do estado inicial, é correto afirmar que

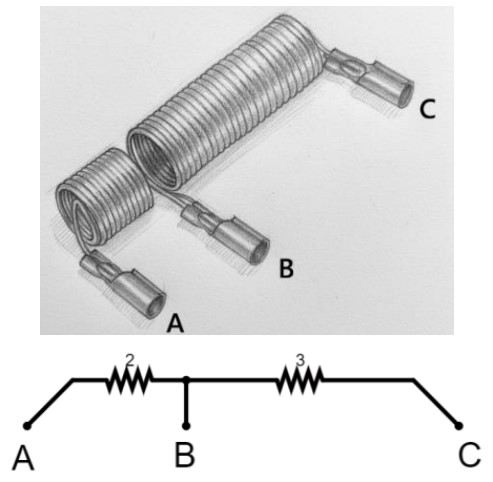

Os resistores utilizados em chuveiros elétricos possuem terminais para serem conectados ao chuveiro e podem ter o valor da resistência alterado ao mudar a temperatura do chuveiro. Vemos a seguir uma imagem que representa um resistor de chuveiro elétrico e sua representação esquemática com os valores das resistências.

Podemos ligar o chuveiro entre os terminais AB, BC e AC.

Assinale a opção que indica, nessa ordem, a ligação que produz o maior aquecimento da água (maior potência), o menor aquecimento e o aquecimento intermediário.

Considere o circuito a seguir:

Qual a corrente total do circuito?

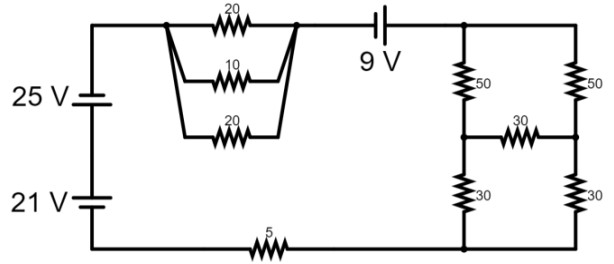

Considere o circuito a seguir:

A resistência equivalente do circuito é

Sobre o comportamento de um indutor ideal, é correto afirmar que

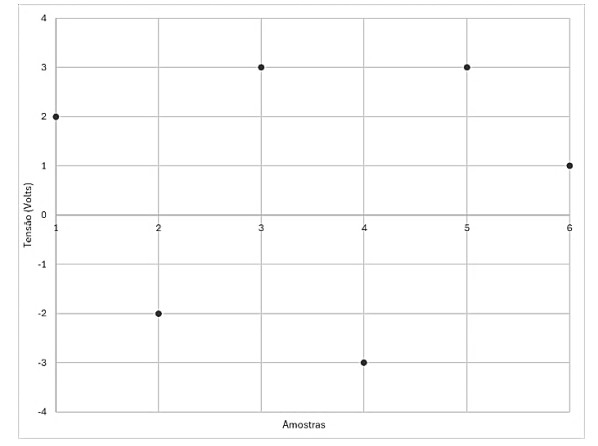

A partir de um sinal de tensão foram extraídas 6 amostras que estão mostradas na figura abaixo.

O valor médio e o valor eficaz dessas amostras, respectivamente, são

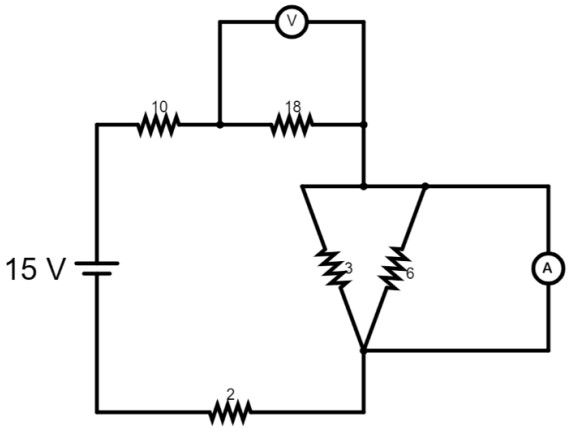

Considere o circuito a seguir:

Analisando o circuito, os valores indicados pelo voltímetro e pelo amperímetro, respectivamente, são

Analisando as afirmações sobre o funcionamento do diodo Zener, é possível afirmar que

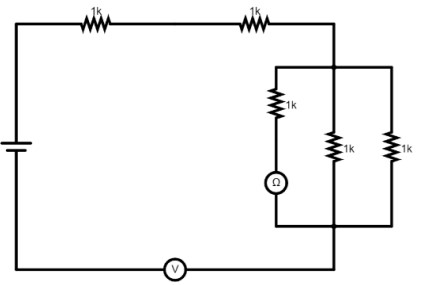

Um técnico de eletrônica foi realizar algumas medições em um circuito.

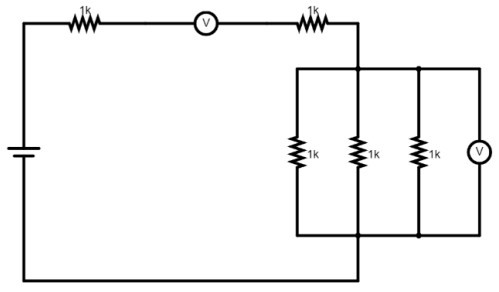

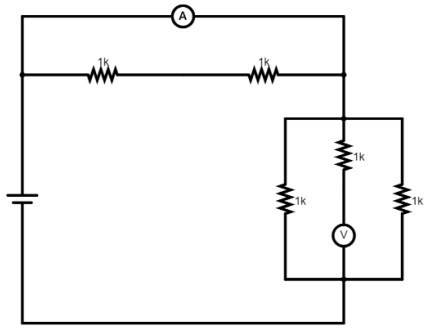

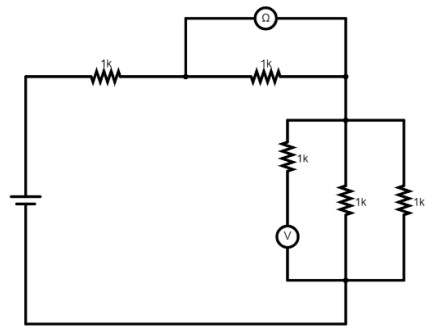

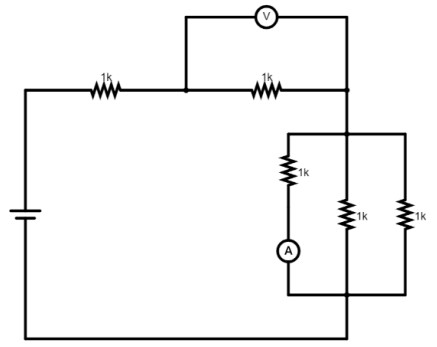

Assinale a opção que representa a forma correta de utilizar os instrumentos de medição adequados.
