Considere o circuito a seguir:

Sabendo que V_BE = 0,7 V e hFE = 300, o valor da tensão entre o coletor e o emissor (V_CE) será de

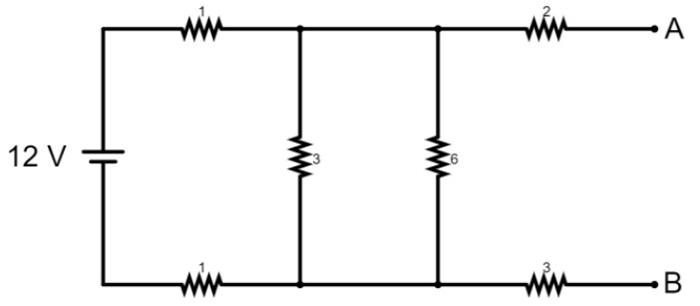

Para o circuito a seguir, faz-se o equivalente de Thévenin entre os pontos A e B.

Os valores da tensão e da resistência de Thévenin, respectivamente, são

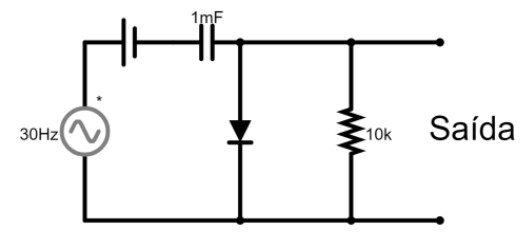

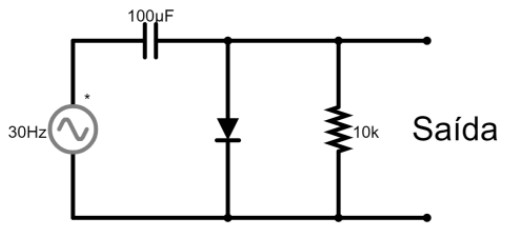

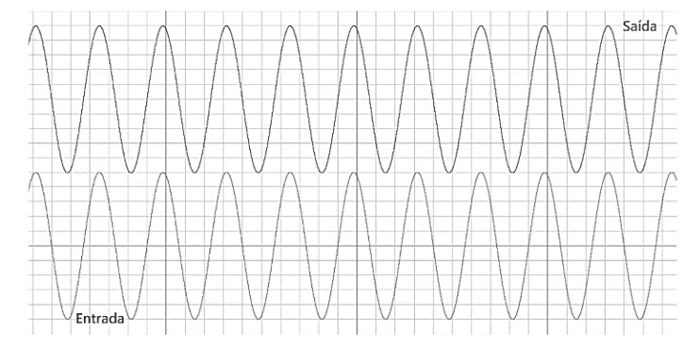

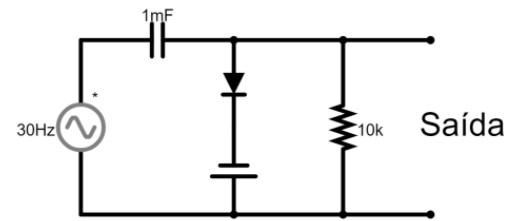

Assinale a opção que apresenta o circuito que correspondente com o sinal de saída tendo como referência o sinal de entrada, conforme ilustrado na figura a seguir.

Determine o valor das correntes que passam nos resistores de 1Ω, 2Ω, 3Ω e 4Ω, respectivamente.

Sobre o sinal gerado por retificadores, é correto afirmar que

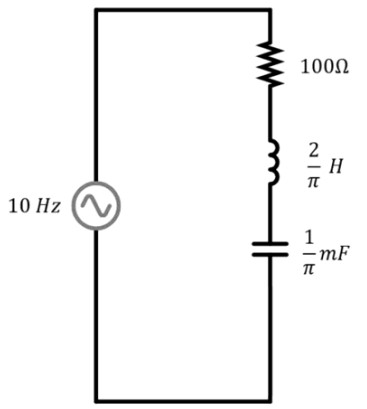

Qual o valor da impedância total do circuito a seguir?

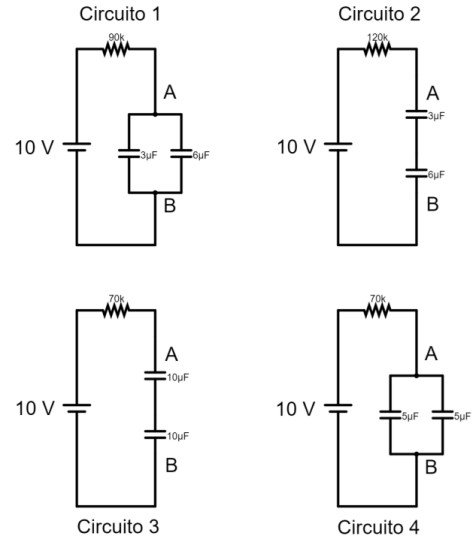

Considere os quatro circuitos da figura.

Assinale a opção que apresenta, em ordem decrescente, o tempo de carregamento do conjunto de capacitores em cada circuito e, para aquele que apresenta o maior tempo de carregamento, o tempo aproximado para que a tensão entre os pontos A e B atinja 6,3 V.

Sobre os controladores lógicos programáveis (CLPs), é correto afirmar que

Considere o circuito a seguir:

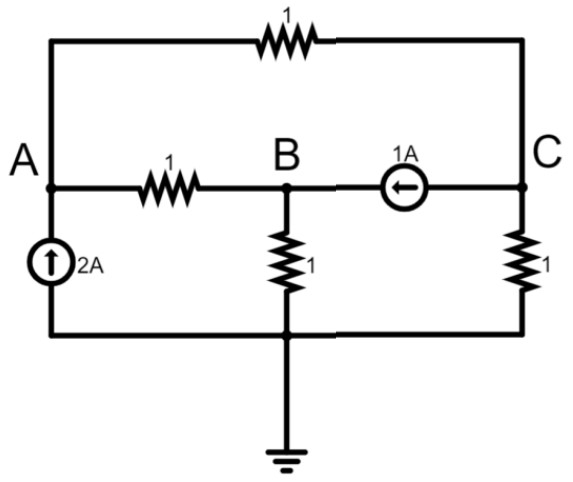

Os potenciais nos três pontos A, B e C do circuito são, respectivamente:
