Em sistemas de controle automático, é importante saber a locação dos polos da planta para o projeto de um controlador. O circuito da figura ao lado apresenta um exemplo de controlador cuja função de transferência entre a tensão de saída Vo, em relação à tensão de entrada Vi, pode ser representada pela seguinte expressão:
Provas
Questão presente nas seguintes provas
Um sistema de controle em malha fechada foi previamente sintonizado, mas permanece um erro de estado estacionário constante. Um técnico em eletrônica foi encarregado de corrigir a sintonia do controlador com o objetivo de eliminar o erro mencionado.
A ação de controle que deve ser ativada pelo técnico é a:
Provas
Questão presente nas seguintes provas
Os sinais de corrente ou tensão alternadas possuem um conjunto de parâmetros que definem suas características. Um deles é o valor de pico Vp. O Vp de uma corrente ou tensão alternada corresponde:
Provas
Questão presente nas seguintes provas

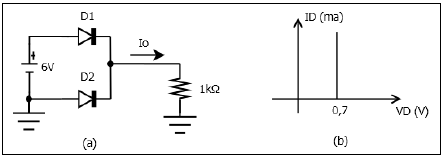

Observe a imagem abaixo:
No circuito da figura (a), a curva característica dos diodos D1 e D2 são iguais, conforme figura (b). Nesse caso, o valor da corrente Io, em mA, é de:
Provas
Questão presente nas seguintes provas
Conversores A/D são circuitos eletrônicos complexos construídos com diversos componentes eletrônicos. O tipo de conversor A/D que tem como um dos seus componentes um conversor D/A é:
Provas
Questão presente nas seguintes provas

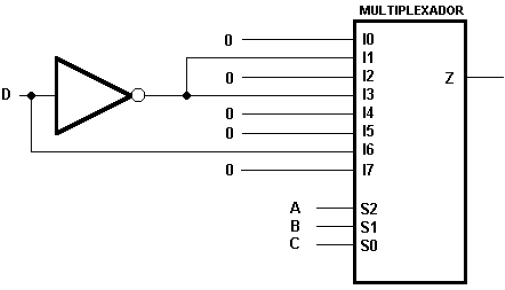

O circuito abaixo mostra a utilização de um multiplexador com oito entradas, de I0 a I7, e uma saída Z para gerar uma função lógica com as variáveis A, B, C e D. As entradas de seleção do multiplexador são S2, S1 e S0, sendo S2 a mais significativa.
A função lógica implementada por esse circuito é:
Provas
Questão presente nas seguintes provas
Um circuito de corrente alternada é alimentado com a fonte de tensão, v(t) = 115cos(378,6t + 90º), circulando por ele uma corrente i(t) = 8cos(378,6t + 90º). A Potência Aparente (PS) entregue pela fonte e a Potência Média (PM) consumida pelo circuito são, respectivamente:
Provas
Questão presente nas seguintes provas

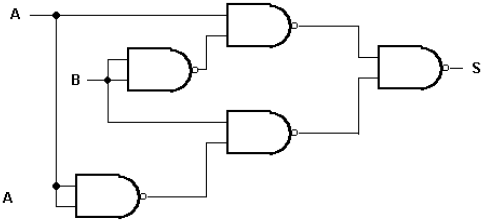

A figura mostra um circuito digital que possui duas entradas A e B e uma saída S.
A opção que demonstra a expressão booleana da saída S é:
Provas
Questão presente nas seguintes provas

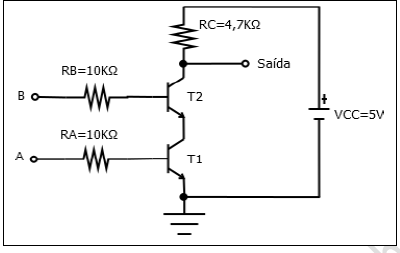

Analise a saída do circuito abaixo:
Quando as entradas A e B assumem valores 0V ou 5V, a porta lógica implementada será:
Provas
Questão presente nas seguintes provas
Um conversor D/A com saída em tensão possui uma entrada digital de 8 bits, D7, D6, D5, D4, D3, D2, D1 e D0, sendo D7 o bit mais significativo. A tabela a seguir mostra os diferentes valores de entrada digital e os valores de tensão de saída (Vo) correspondentes, em volts.
| Entrada Digital | Saída | ||||||||||||||
| D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 | Vo (V) | |||||||
| 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0,15 | |||||||
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2,55 | |||||||
| 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 0,1 | |||||||
De acordo com os valores da tabela, a resolução do conversor D/A, em mV, é igual a:
