O circuito mostrado abaixo é muito usado em processos industriais, e os níveis de tensão de entrada podem ser provenientes de um circuito contendo um transdutor específico.



Sabendo-se que os componentes do circuito são ideais, que os resistores R1 e R2 têm o mesmo valor ôhmico e, ainda, que V2 = 6 mV e V1 = 2 mV, qual é o valor, em mV, da tensão de saída Vo?

Com uma onda portadora senoidal de sinal de 20 V de pico e de frequência de 1MHz, é produzida uma modulação em amplitude, com uma informação cossenoidal de 20 V de pico a pico e de frequência de 1KHz.

A potência média do sinal modulado, em watts, transmitida a uma carga de 1Ω é

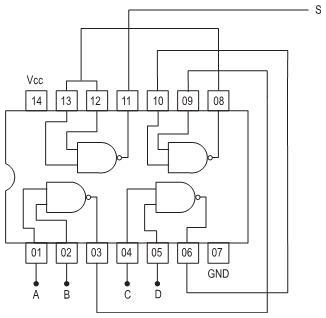

O circuito integrado (CI) apresentado abaixo tem 14 pinos e pertence à família TTL. É composto de quatro portas NAND, com as quais foi montado um circuito lógico, cujas ligações entre os pinos também se encontram indicadas junto ao diagrama do CI.



Sabendo-se que as entradas do circuito lógico são A, B, C, e D e a saída é S, qual é a função representada na saída do circuito?

O arranjo mostrado na Figura abaixo representa um controlador indicador de temperatura tipo expansão.



Nesse arranjo existe uma válvula de controle que atua com transmissão tipo

Qual é o processo de acionamento das contatoras K1, K2 e K3 durante os processos de aquecimento e resfriamento da caldeira, de acordo com as temperaturas de calibração dos sensores?

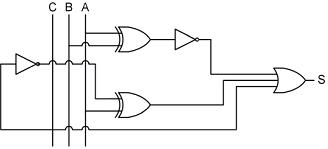

O circuito abaixo é composto de diversas portas lógicas.



Sabendo-se que as entradas são A, B e C, que a saída é S e que (“1” lógico = 5 V e “0” lógico = 0 V), conclui-se que a expressão booleana S é a seguinte:

(A) (A ⊕ B) + (A C ) C

Por ocasião da instalação dos sistemas operacionais Windows XP, Vista e 7 em microcomputadores e notebooks, os dados são organizados numa forma padronizada por meio de sistemas de arquivos.

São suportados por esses sistemas operacionais os seguintes sistemas de arquivos:

Em um sistema de controle de processos, os transmissores são equipamentos destinados a medir a variável do processo e a transmitir a informação para outros equipamentos receptores. Os sinais transmitidos podem apresentar características elétricas, hidráulicas, pneumáticas ou eletrônicas. Os sinais eletrônicos são padrões conhecidos como 4 a 20 mA, 10 a 50 mA e 1 a 5 V, dependendo do fabricante do equipamento.
Ao longo do tempo, a comunicação evoluiu do padrão analógico 4 a 20 mA para uma comunicação com padrão digital. O primeiro passo nesse sentido foi a utilização do protocolo HART (Highway Addressable Remote Transducer), um protocolo mestre escravo com taxa de transmissão de 1200 BPS, usando modulação FSK (Frequency Shift Keying), que é sobreposto ao sinal 4 a 20 mA.

Nesse contexto, em relação ao protocolo HART, observa-se que

O critério de estabilidade de Routh é determinado em função das raízes da equação característica da equação diferencial que rege o sistema e que representa os polos da função de transferência.



Assim, dada a equação característica, representada pelo polinômio p(s) =2s³ +2s² +3s+6, verifica-se que, pelo critério da estabilidade, o sistema é

Para o controle de processos industriais, utilizam-se, normalmente, compensadores ditos PID (Proporcional, Integral e Derivativo), com a finalidade de controlar e ajustar, automaticamente e em malha fechada, máquinas e equipamentos industriais.

Dentre os três componentes desse compensador, a parte integral tem como principal atribuição
