No sistema de dados do Departamento de Recursos Humanos de uma grande empresa multinacional, os registros de funcionários são armazenados em uma estrutura de dados do tipo árvore binária AVL, onde cada registro é identificado por uma chave numérica inteira. Partindo de uma árvore vazia, os registros cujas chaves são 23, 14, 27, 8, 18, 15, 30, 25 e 32 serão, nessa ordem, adicionados à árvore.

Dessa forma, o algoritmo de inserção na árvore AVL deverá realizar a primeira operação de rotação na árvore na ocasião da inserção do elemento

Aplicando-se na entrada V_i a onda quadrada periódica mostrada na Figura, o valor da potência média, em W, dissipada na carga resistiva de 10Ω, é

Após a análise dessas Figuras, constata-se que

O circuito apresentado abaixo é composto por dois amplificadores operacionais ideais.



Quando excitado por uma tensão senoidal Vi = 5 mV de pico e frequência de 5 kHz, a saída apresenta uma tensão senoidal de mesma frequência com valor Vo = 1V de pico a pico, sem distorção e em fase com a tensão de entrada Vi.

O valor de R, em ohms, de modo que o ganho de tensão seja satisfeito é

Os sistemas operacionais possuem um núcleo que executa as funções de gerenciamento da memória, dos processos, dos arquivos e de todos os dispositivos periféricos. Esse núcleo é o responsável por garantir que todos os programas terão acesso aos recursos de que necessitam, por meio de um compartilhamento concorrente, sem oferecer riscos à integridade da máquina.

Tal núcleo é conhecido por

De acordo com o diagrama de estados acima, a expressão lógica booleana que deve ser empregada para produzir o sinal de controle D₁ é

O circuito mostrado abaixo representa um circuito lógico usando CMOS. Nele, Q1 é um MOSFET Enhancement canal N,e Q2 é um MOSFET Enhancement canal P, também conhecido como par complementar de transistores MOSFET.





Qual é a função do circuito que está sendo investigado?

Os dispositivos eletrônicos possuem símbolos que são representados nos esquemas de aparelhos que usam esses componentes em seu projeto. A Figura abaixo mostra 3 símbolos (I, II e III) desses dispositivos eletrônicos.



Tais dispositivos são identificados, respectivamente, como:

Nos cinco mapas de polos e zeros, nos quais “x” representa polos e “o” representa zeros de diferentes funções de transferência de sistemas de controle, o eixo horizontal representa o eixo real, e o eixo vertical, o eixo imaginário.
Sendo assim, qual dos sistemas representados é BIBO (Bounded Input Bounded Output) estável?

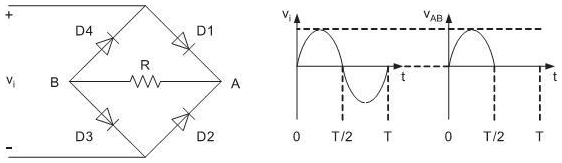

O circuito mostrado abaixo apresenta componentes ideais. Ao aplicar-se a tensão v_i indicada no circuito e mostrada no primeiro gráfico ao lado, o circuito fornece a tensão v_AB sobre o resistor R, mostrada no segundo gráfico.





Considerando-se a possibilidade de haver diodos abertos, não circulando corrente em nenhum dos dois sentidos, a análise do gráfico da tensão v_AB evidencia que estão abertos os diodos
