Foram encontradas 20.445 questões.
Na equação 4FE16 – 238 + 428 – 10101112 considere nb. Sendo n o número e b a base, o resultado da equação será
Provas
Questão presente nas seguintes provas
A figura a seguir ilustra o circuito de polarização universal do transistor. O Hfe deste transistor é igual a 100, e a tensão Vbe é igual a 0,7V.
Considerando as informações apresentadas, o valor da tensão sobre o resistor do emissor é igual a
Provas
Questão presente nas seguintes provas
Diodos são dispositivos eletrônicos amplamente utilizados, com funções e características específicas na eletrônica e telecomunicações. Relacione adequadamente os tipos de diodos às respectivas funções.
| 1. LED. | ( ) Possui capacitância variável em função da tensão aplicada. |
| 2. PIN. | ( ) Conhecido como gatilho bidirecional. |
| 3. VARACTOR. | ( ) Sua resistência varia de acordo com a corrente aplicada. |
| 4. DIAC. | ( ) Diodo emissor de Luz. |
A sequência está correta em
Provas
Questão presente nas seguintes provas
A figura a seguir representa o esquema de um circuito de transmissão de dados, através de multiplexadores e demultiplexadores.
Com base no exposto, é correto afirmar que a função dos contadores no circuito é
Provas
Questão presente nas seguintes provas
O diodo semicondutor é um dispositivo eletrônico muito comum em aplicações CC e CA. No circuito da figura, há uma aplicação CC. Dados os parâmetros, assinale a alternativa que define corretamente a tensão total da fonte.
Provas
Questão presente nas seguintes provas
Histerese é uma palavra grega que possui como definição atraso. É detectada em um circuito quando este apresentar um atraso de mudança em seu estado de saída. Assinale a alternativa que apresenta margem de tensão de histerese através do circuito apresentado. (A alimentação do AOP é de +15V/–15V; a tensão de saturação deve ser considerada.)
Provas
Questão presente nas seguintes provas
Define-se como modulação a alteração de alguma característica de determinado sinal de alta frequência, denominado portadora; através do sinal de baixa frequência, que é a informação, denominado sinal modulante. Relacione adequadamente os tipos de moduladores digitais às respectivas definições.
| 1. FSK. | ( ) O sinal digital é convertido para uma forma bipolar. |
| 2. PSK. | ( ) O sinal na saída do transmissor é chaveado de uma frequência para outra. |
| 3. QPSK. | ( ) Apresenta grande performance em altas velocidades. |
| 4. QAM. | ( ) Chaveamento de fase em quadratura. |
A sequência está correta em
Provas
Questão presente nas seguintes provas
Um microcontrolador genérico, que execute uma instrução a cada ciclo de relógio (clock), possui como referência de tempo um oscilador de 10 MHz. O temporizador Timer 1 desse dispositivo é de 8-bit e está configurado para operar em modo de estouro de contagem (overflow). O Timer 1 possui um divisor de frequência (prescaler) configurado com fator 10.
Considerando que o Timer 1 gera uma interrupção a cada estouro de contagem, inicializado em zero, qual será o período de atendimento dessa interrupção?
Assinale a alternativa CORRETA.
Considerando que o Timer 1 gera uma interrupção a cada estouro de contagem, inicializado em zero, qual será o período de atendimento dessa interrupção?
Assinale a alternativa CORRETA.
Provas
Questão presente nas seguintes provas

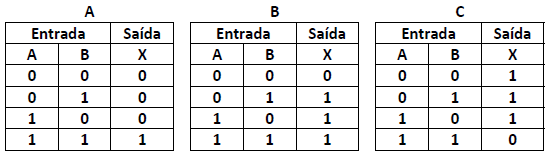

Observe as seguintes tabelas verdades.
As portas lógicas correspondentes às tabelas verdades são, respectivamente,
Provas
Questão presente nas seguintes provas
É possível identificar o funcionamento de um flip-flop através de sua tabela-verdade. Acerca desse assunto, é correto afirmar que a tabela-verdade a seguir representa um flip-flop tipo
Provas
Questão presente nas seguintes provas
