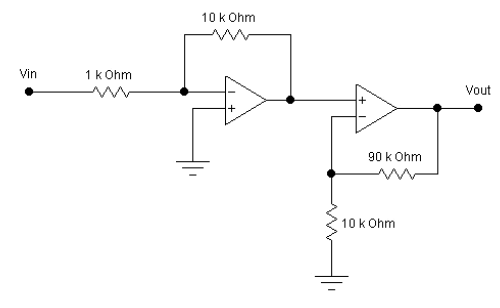

Dado o circuito com amplificadores operacionais apresentado, quando a tensão do sinal de entrada for Vin = - 50 mV, a saída Vout corresponderá a

O circuito integrado NE555 é bastante versátil e muito utilizado em circuitos eletrônicos. Considerando que Vcc = 12 v, RA = 1 k Ω, RB=68 kΩ , C1 = 10 uF, C2 = 100 nF, é correto afirmar que a frequência de saída sob a carga RL será de aproximadamente

Um recurso da eletrônica digital que viabiliza a montagem de circuitos lógicos é a simplificação das expressões booleanas. Considerando a expressão S = após simplificada pelo mapa de Karnaugh de três variáveis, é correto afirmar que ela será equivalente à expressão

Ao analisar determinada situação-problema, foi possível construir a tabela da verdade a seguir:


De acordo com essas informações, é correto afirmar que a expressão booleana que representa essa lógica é

Considere um canal sem ruído com uma largura de banda de 3000 Hz transmitindo um sinal que possui uma quantidade de 8 níveis. Determine a máxima taxa de transmissão desse canal em bps (bits por segundo).

Esse circuito, que tem uma importante função em alguns sistemas de comunicações, é conhecido como:

Podem-se aplicar tensões mais elevadas ao circuito retificador ponte, porque esse tipo de circuito:

Uma fonte de alimentação de 20 V, que possui uma resistência interna igual a 10 ohm, está liberando potência máxima para a carga. Sendo assim, a quantidade de Watt que está liberando é:

Todo equipamento eletrônico tem uma fonte de alimentação, mais especificamente um retificador acompanhando um filtro com capacitor de entrada seguido de um regulador de tensão. Essa fonte de alimentação fornece as tensões de corrente contínua necessárias aos transistores e outros componentes. Se o equipamento não estiver funcionando adequadamente, a primeira providência é testar a :

Um aparelho eletrônico adquirido por um consumidor apresenta uma etiqueta onde se lê 508 W-127 V, e o consumidor instala-o corretamente. A energia elétrica consumida com o uso do mesmo aparelho, em um intervalo de 10 h, é, em kWh:
