Acerca do Sistema de drenagem de águas pluviais, é correto informar, EXCETO:

A figura abaixo mostra uma vista 3D, representando parte dos elementos de uma instalação hidráulica de um banheiro típico. Nessa vista, são indicados três elementos, cada um com uma marcação numérica (01, 02 e 03).



Os elementos indicados nas marcações 01, 02 e 03 são, respectivamente,

Quanto às pressões mínima e máxima do sistema de distribuição predial de água fria e água quente, a pressão estática nos pontos de utilização não pode superar (em kPa):

Na concepção e projeto de sistemas hidrossanitários, quanto aos sistemas de recalque e de pressurização, considera-se:

I. A extremidade da tomada de água de tubulação de sucção deve ser posicionada elevada em relação ao fundo do reservatório ou do respectivo poço de sucção, quando existir, para evitar a aspiração de eventuais resíduos porventura depositados.
II. A fim de evitar a presença de água sem renovação dentro das tubulações e do corpo de bomba que permaneça inoperante por longos períodos, sob a ótica da preservação da qualidade sanitária, as bombas do sistema de recalque e as do sistema de pressurização devem ser projetadas para ter alternância automática entre partidas consecutivas.
III. Bombas não submersas, quando adotadas, devem ser projetadas de modo que os respectivos motores fiquem protegidos contra o ingresso de água, como a água proveniente de eventuais vazamentos de tubulações, que porventura goteje do próprio componente de vedação em razão do seu desgaste, e a água advinda do despejo de tubos extravasores, saídas de limpeza e avisos de extravasão. Onde esta condição for impraticável, os motores das bombas devem ser especificados com grau de proteção adequado.
IV. Os sistemas de recalque e de pressurização não podem ser acionados na condição de nível d'água mínimo operacional no reservatório que os abastece, para evitar que a bomba opere na ausência de água e se danifique.

Está correto o que se afirma em

Você chegou ao banheiro e se deparou com um vazamento de um encanamento. Ao verificar percebeu que uma peça estava com rachadura (foto abaixo) e relatou ao setor de compras qual peça deve ser comprada para substituição. Assinale a alternativa que corresponde ao nome da peça:

Foto da peça com vazamento

A ferramenta utilizada pelos encanadores para apertar ou afrouxar tubos, canos, conexões rosqueadas, mesmo quando molhados, é

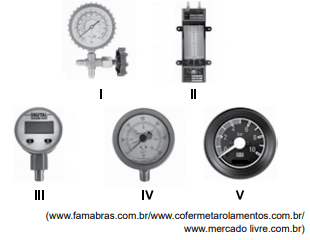

A figura representa diferentes tipos de manômetros.

O tipo de manômetro utilizado para medir a pressão nas instalações de água fria é o

Durante a inspeção da instalação, foi verificado retorno de esgoto pela caixa sifonada. Uma causa provável, desse problema, é

A válvula de pé com crivo é indicada para uso nas tubulações de sucção de água em poços. Um dos procedimentos corretos para sua instalação é

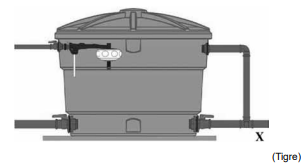

A figura representa o esquema com as tubulações essenciais para a adequada instalação de uma caixa d’água.

A tubulação indicada por “X” é necessária para
