A próxima figura ilustra um circuito de corrente contínua formado por uma fonte estabilizada de tensão de 12 V e uma resistência R. Um amperímetro (A) e um voltímetro (V) estão inseridos no circuito. O amperímetro registra uma corrente de 10 mA e o voltímetro registra uma voltagem de 10 V.

Com base nessas informações, julgue o próximo item.

O fato de a voltagem registrada no voltímetro ser menor que a voltagem da fonte estabilizada mostra que a corrente gerada pela fonte é maior que a corrente que passa pelo circuito.

Através de uma corda grande e perfeitamente esticada na direção horizontal, propaga-se uma onda harmônica cuja perturbação vertical é dada pela relação y(x, t) = Acos(kx ! wt), em que y representa o deslocamento vertical de um ponto da corda, localizado na posição x, em função do tempo (t); x representa a posição horizontal de um ponto na corda; k representa o número de onda; e w representa a frequência angular.

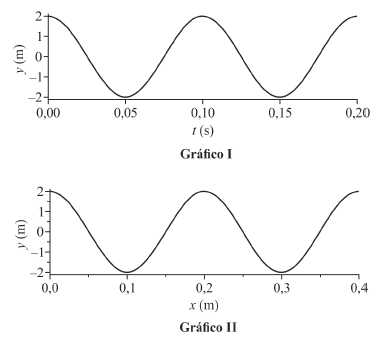

A seguir, o gráfico I mostra a perturbação y em função de t para x = 0, e o gráfico II mostra a perturbação y em função de x para t = 0.

Com base nessas informações, julgue o item que se segue.

O comprimento da onda é de 20 cm.

Através de uma corda grande e perfeitamente esticada na direção horizontal, propaga-se uma onda harmônica cuja perturbação vertical é dada pela relação y(x, t) = Acos(kx ! wt), em que y representa o deslocamento vertical de um ponto da corda, localizado na posição x, em função do tempo (t); x representa a posição horizontal de um ponto na corda; k representa o número de onda; e w representa a frequência angular.

A seguir, o gráfico I mostra a perturbação y em função de t para x = 0, e o gráfico II mostra a perturbação y em função de x para t = 0.

Com base nessas informações, julgue o item que se segue.

A frequência de oscilação da onda harmônica na corda é de 20 Hz.

Através de uma corda grande e perfeitamente esticada na direção horizontal, propaga-se uma onda harmônica cuja perturbação vertical é dada pela relação y(x, t) = Acos(kx ! wt), em que y representa o deslocamento vertical de um ponto da corda, localizado na posição x, em função do tempo (t); x representa a posição horizontal de um ponto na corda; k representa o número de onda; e w representa a frequência angular.

A seguir, o gráfico I mostra a perturbação y em função de t para x = 0, e o gráfico II mostra a perturbação y em função de x para t = 0.

Com base nessas informações, julgue o item que se segue.

A frequência angular w é igual a 20!$ \pi !$ rd/s.

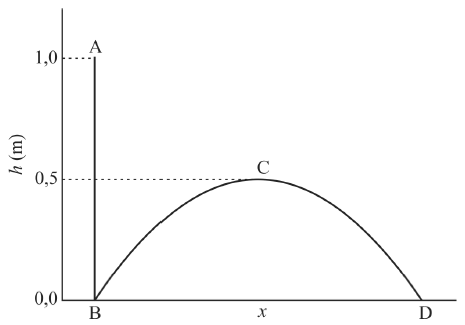

Um menino solta uma bola de tênis, de 58 gramas, de uma altura de 1 metro. A bola cai em queda livre até atingir um solo irregular. Após quicar, ela sobe até uma altura de 0,5 metro, voltando a cair novamente em queda livre até o solo. A figura a seguir mostra a altura (h) atingida pela bola em função de sua posição horizontal (x).

Considerando que o solo se encontra a uma altura h = 0, que a bola não gira em nenhum momento e que a aceleração da gravidade é igual a 10 m/s², desprezando a resistência do ar, julgue o item a seguir.

O módulo da velocidade da bola imediatamente após colidir com o solo em B é menor que o módulo da velocidade da bola antes de colidir com o solo no mesmo ponto B.

Um menino solta uma bola de tênis, de 58 gramas, de uma altura de 1 metro. A bola cai em queda livre até atingir um solo irregular. Após quicar, ela sobe até uma altura de 0,5 metro, voltando a cair novamente em queda livre até o solo. A figura a seguir mostra a altura (h) atingida pela bola em função de sua posição horizontal (x).

Considerando que o solo se encontra a uma altura h = 0, que a bola não gira em nenhum momento e que a aceleração da gravidade é igual a 10 m/s², desprezando a resistência do ar, julgue o item a seguir.

A única força que atua sobre a bola de tênis ao longo de seu movimento é a força peso.

Um menino solta uma bola de tênis, de 58 gramas, de uma altura de 1 metro. A bola cai em queda livre até atingir um solo irregular. Após quicar, ela sobe até uma altura de 0,5 metro, voltando a cair novamente em queda livre até o solo. A figura a seguir mostra a altura (h) atingida pela bola em função de sua posição horizontal (x).

Considerando que o solo se encontra a uma altura h = 0, que a bola não gira em nenhum momento e que a aceleração da gravidade é igual a 10 m/s², desprezando a resistência do ar, julgue o item a seguir.

A energia mecânica da bola de tênis permanece constante ao longo de todo o seu movimento.

Um menino solta uma bola de tênis, de 58 gramas, de uma altura de 1 metro. A bola cai em queda livre até atingir um solo irregular. Após quicar, ela sobe até uma altura de 0,5 metro, voltando a cair novamente em queda livre até o solo. A figura a seguir mostra a altura (h) atingida pela bola em função de sua posição horizontal (x).

Considerando que o solo se encontra a uma altura h = 0, que a bola não gira em nenhum momento e que a aceleração da gravidade é igual a 10 m/s², desprezando a resistência do ar, julgue o item a seguir.

O tempo de queda da bola de C até D é metade do tempo de queda da bola de A até B.

Um menino solta uma bola de tênis, de 58 gramas, de uma altura de 1 metro. A bola cai em queda livre até atingir um solo irregular. Após quicar, ela sobe até uma altura de 0,5 metro, voltando a cair novamente em queda livre até o solo. A figura a seguir mostra a altura (h) atingida pela bola em função de sua posição horizontal (x).

Considerando que o solo se encontra a uma altura h = 0, que a bola não gira em nenhum momento e que a aceleração da gravidade é igual a 10 m/s², desprezando a resistência do ar, julgue o item a seguir.

A força peso que atua sobre a bola é maior que 0,5 N.

O sistema de controle térmico de uma nave espacial tem como função garantir que os componentes da nave se mantenham dentro de limites de temperatura apropriados durante a missão. Para manter a temperatura em um intervalo adequado, existem várias técnicas ativas e passivas, de isolamento térmico a radiadores elétricos. A figura seguinte mostra o circuito de um sistema de controle que, a partir de corrente elétrica, produz calor de forma controlada em um ambiente. O circuito é composto por uma fonte de tensão E igual a 1.000 V, três resistores ôhmicos R₁, R₂ e R₃, de resistências 100 Ω, 200 Ω e 300 Ω, respectivamente, e três chaves liga-desliga S₁, S₂ e S₃, dispostas de tal forma que possam modificar o circuito e alterar a potência dissipada nos resistores, a fim de manter o ambiente sob certas condições de temperatura.

Tendo como referência as informações precedentes, julgue o item a seguir.

Se as chaves S₂ e S₁ estiverem fechadas e a chave S₃ estiver aberta, a energia dissipada no circuito em função do tempo t, em segundos, será superior a !$ 2,5 \cdot 10^3tJ !$..
