O sistema de controle térmico de uma nave espacial tem como função garantir que os componentes da nave se mantenham dentro de limites de temperatura apropriados durante a missão. Para manter a temperatura em um intervalo adequado, existem várias técnicas ativas e passivas, de isolamento térmico a radiadores elétricos. A figura seguinte mostra o circuito de um sistema de controle que, a partir de corrente elétrica, produz calor de forma controlada em um ambiente. O circuito é composto por uma fonte de tensão E igual a 1.000 V, três resistores ôhmicos R₁, R₂ e R₃, de resistências 100 Ω, 200 Ω e 300 Ω, respectivamente, e três chaves liga-desliga S₁, S₂ e S₃, dispostas de tal forma que possam modificar o circuito e alterar a potência dissipada nos resistores, a fim de manter o ambiente sob certas condições de temperatura.

Tendo como referência as informações precedentes, julgue o item a seguir.

Se as chaves S₂ e S₁ estiverem fechadas e a chave S₃ estiver aberta, a corrente que passa em R₂ será igual à soma das correntes que atravessam R₃ e R₁.

O sistema de controle térmico de uma nave espacial tem como função garantir que os componentes da nave se mantenham dentro de limites de temperatura apropriados durante a missão. Para manter a temperatura em um intervalo adequado, existem várias técnicas ativas e passivas, de isolamento térmico a radiadores elétricos. A figura seguinte mostra o circuito de um sistema de controle que, a partir de corrente elétrica, produz calor de forma controlada em um ambiente. O circuito é composto por uma fonte de tensão E igual a 1.000 V, três resistores ôhmicos R₁, R₂ e R₃, de resistências 100 Ω, 200 Ω e 300 Ω, respectivamente, e três chaves liga-desliga S₁, S₂ e S₃, dispostas de tal forma que possam modificar o circuito e alterar a potência dissipada nos resistores, a fim de manter o ambiente sob certas condições de temperatura.

Tendo como referência as informações precedentes, julgue o item a seguir.

Se as chaves S₁ e S₃ estiverem fechadas e a chave S₂ estiver aberta, a resistência equivalente do circuito será inferior a 200 Ω.

O sistema de controle térmico de uma nave espacial tem como função garantir que os componentes da nave se mantenham dentro de limites de temperatura apropriados durante a missão. Para manter a temperatura em um intervalo adequado, existem várias técnicas ativas e passivas, de isolamento térmico a radiadores elétricos. A figura seguinte mostra o circuito de um sistema de controle que, a partir de corrente elétrica, produz calor de forma controlada em um ambiente. O circuito é composto por uma fonte de tensão E igual a 1.000 V, três resistores ôhmicos R₁, R₂ e R₃, de resistências 100 Ω, 200 Ω e 300 Ω, respectivamente, e três chaves liga-desliga S₁, S₂ e S₃, dispostas de tal forma que possam modificar o circuito e alterar a potência dissipada nos resistores, a fim de manter o ambiente sob certas condições de temperatura.

Tendo como referência as informações precedentes, julgue o item a seguir.

Se todas as chaves do circuito estiverem fechadas, o sistema estará em curto-circuito.

Os geradores termoelétricos radioisotópicos (RTGs –radioisotope thermoelectric generators) utilizam o calor produzido por decaimentos radioativos para gerar energia elétrica. A tecnologia desses geradores foi desenvolvida para ser utilizada em missões espaciais, devido à necessidade de substituir a energia solar por um gerador que possuísse um longo tempo de vida, alta confiabilidade e invulnerabilidade a intensos campos de radiação.

Para descrever os RTGs, pode-se utilizar o ciclo de Stirling, representado na figura seguinte em um diagrama pressão (P) versus volume (V). No trecho de 1 a 2 do diagrama, ocorre uma compressão isotérmica, e de 3 a 4, uma expansão isotérmica; nos trechos de 2 a 3 e de 4 a 1 ocorre transformação isocórica. Na figura, A_i se refere à área interna do ciclo, e A_b, à área sob o trecho de 1 a 2.Figura

Assinale a opção que apresenta o gráfico de entropia (S) versus temperatura (T) que melhor representa o ciclo de Stirling em questão.

Os geradores termoelétricos radioisotópicos (RTGs –radioisotope thermoelectric generators) utilizam o calor produzido por decaimentos radioativos para gerar energia elétrica. A tecnologia desses geradores foi desenvolvida para ser utilizada em missões espaciais, devido à necessidade de substituir a energia solar por um gerador que possuísse um longo tempo de vida, alta confiabilidade e invulnerabilidade a intensos campos de radiação.

Para descrever os RTGs, pode-se utilizar o ciclo de Stirling, representado na figura seguinte em um diagrama pressão (P) versus volume (V). No trecho de 1 a 2 do diagrama, ocorre uma compressão isotérmica, e de 3 a 4, uma expansão isotérmica; nos trechos de 2 a 3 e de 4 a 1 ocorre transformação isocórica. Na figura, A_i se refere à área interna do ciclo, e A_b, à área sob o trecho de 1 a 2.Figura

A partir dessas informações, julgue o item a seguir.

O trabalho útil de um motor operando em um ciclo completo de Stirling pode ser determinado pela diferença entre as áreas A_i e A_b, mostradas na figura.

Os geradores termoelétricos radioisotópicos (RTGs –radioisotope thermoelectric generators) utilizam o calor produzido por decaimentos radioativos para gerar energia elétrica. A tecnologia desses geradores foi desenvolvida para ser utilizada em missões espaciais, devido à necessidade de substituir a energia solar por um gerador que possuísse um longo tempo de vida, alta confiabilidade e invulnerabilidade a intensos campos de radiação.

Para descrever os RTGs, pode-se utilizar o ciclo de Stirling, representado na figura seguinte em um diagrama pressão (P) versus volume (V). No trecho de 1 a 2 do diagrama, ocorre uma compressão isotérmica, e de 3 a 4, uma expansão isotérmica; nos trechos de 2 a 3 e de 4 a 1 ocorre transformação isocórica. Na figura, A_i se refere à área interna do ciclo, e A_b, à área sob o trecho de 1 a 2.Figura

A partir dessas informações, julgue o item a seguir.

Se, em um ciclo de Stirling com gás ideal, a temperatura da fonte fria for 20 K e a da fonte quente for 200 K, então a eficiência desse ciclo será inferior a 90%.

Os geradores termoelétricos radioisotópicos (RTGs –radioisotope thermoelectric generators) utilizam o calor produzido por decaimentos radioativos para gerar energia elétrica. A tecnologia desses geradores foi desenvolvida para ser utilizada em missões espaciais, devido à necessidade de substituir a energia solar por um gerador que possuísse um longo tempo de vida, alta confiabilidade e invulnerabilidade a intensos campos de radiação.

Para descrever os RTGs, pode-se utilizar o ciclo de Stirling, representado na figura seguinte em um diagrama pressão (P) versus volume (V). No trecho de 1 a 2 do diagrama, ocorre uma compressão isotérmica, e de 3 a 4, uma expansão isotérmica; nos trechos de 2 a 3 e de 4 a 1 ocorre transformação isocórica. Na figura, A_i se refere à área interna do ciclo, e A_b, à área sob o trecho de 1 a 2.Figura

A partir dessas informações, julgue o item a seguir.

Durante a transformação que ocorre no trecho de 2 a 3 do ciclo de Stirling, toda a energia recebida pelo sistema é convertida em calor.

Os geradores termoelétricos radioisotópicos (RTGs –radioisotope thermoelectric generators) utilizam o calor produzido por decaimentos radioativos para gerar energia elétrica. A tecnologia desses geradores foi desenvolvida para ser utilizada em missões espaciais, devido à necessidade de substituir a energia solar por um gerador que possuísse um longo tempo de vida, alta confiabilidade e invulnerabilidade a intensos campos de radiação.

Para descrever os RTGs, pode-se utilizar o ciclo de Stirling, representado na figura seguinte em um diagrama pressão (P) versus volume (V). No trecho de 1 a 2 do diagrama, ocorre uma compressão isotérmica, e de 3 a 4, uma expansão isotérmica; nos trechos de 2 a 3 e de 4 a 1 ocorre transformação isocórica. Na figura, A_i se refere à área interna do ciclo, e A_b, à área sob o trecho de 1 a 2.Figura

A partir dessas informações, julgue o item a seguir.

Durante a transformação que ocorre no trecho de 1 a 2 do ciclo de Stirling, há um aumento da entropia.

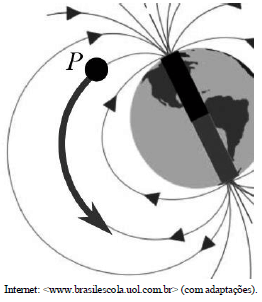

A figura a seguir ilustra uma situação em que uma partícula P, com carga elétrica de 1 C, é expelida por um vento solar e, ao atingir o campo magnético terrestre, move-se ao longo de uma trajetória circular com velocidade angular de !$ \pi \cdot 900^{-1} \cdot s^{-1} !$.

Considerando essas informações, julgue o item a seguir.

Ao se deslocar em uma trajetória circular com a velocidade angular citada no texto, uma partícula P de carga igual a 1 C produzirá corrente de valor igual a 450^-1 A.

A figura a seguir ilustra uma situação em que uma partícula P, com carga elétrica de 1 C, é expelida por um vento solar e, ao atingir o campo magnético terrestre, move-se ao longo de uma trajetória circular com velocidade angular de !$ \pi \cdot 900^{-1} \cdot s^{-1} !$.

Considerando essas informações, julgue o item a seguir.

Na situação ilustrada, o campo magnético terrestre não realiza trabalho sobre a partícula P.
