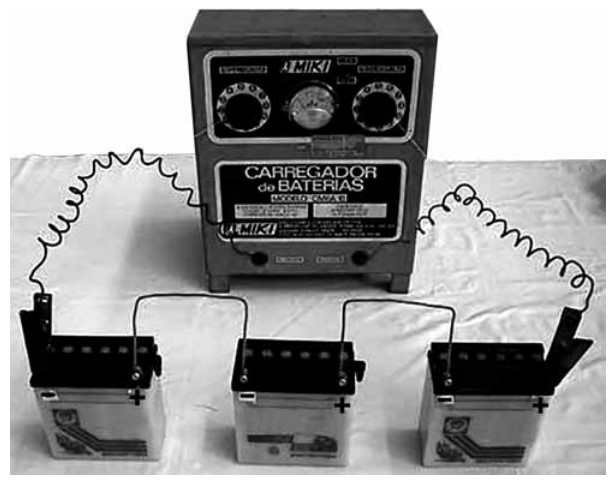

Considere a seguinte imagem:

(Arquivo pessoal; imagem usada com autorização)

O modelo carregamento das baterias apresentado é denominado

Observe a seguinte figura:

(Arquivo pessoal; imagem usada com autorização)

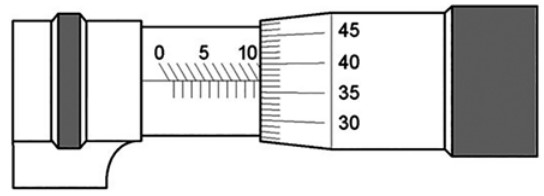

A figura demonstra a utilização de um micrometro milesimal, que está na medida de

Atente-se à seguinte figura:

(Arquivo pessoal; imagem usada com autorização)

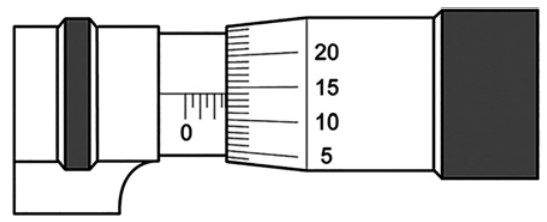

A figura demonstra a utilização de um micrometro milesimal marcando a medida de

Um Agente de Manutenção de Hidráulica precisa selecionar uma válvula para uma linha de recalque de uma bomba, cuja função principal é impedir o retorno da coluna de água para a bomba quando esta é desligada, protegendo o equipamento contra o golpe de aríete reverso. Sobre os tipos de válvulas e suas aplicações, analise as proposições a seguir:
I.A válvula de retenção é o dispositivo adequado para essa finalidade, pois seu projeto permite o fluxo em um único sentido e fecha-se automaticamente pela própria inversão do fluxo ou por gravidade.
II.Uma válvula de gaveta seria uma escolha apropriada, pois sua operação de fechamento lento por meio de um volante também impede o retorno da água.
III.A válvula de esfera é recomendada por ser de fechamento rápido (1/4 de volta), o que garante uma vedação mais eficiente contra o refluxo da coluna de água.

Está correto o que se afirma em:

Qual procedimento de segurança é fundamental antes de realizar qualquer manutenção em sistemas hidráulicos de máquinas pesadas?

Um relógio comparador métrico apresenta 1 volta = 1,00 mm e 100 divisões por volta (0,01 mm/div). Após zerar o instrumento sobre um bloco-padrão de 20,00 mm, mede-se uma peça. O ponteiro avança 27 divisões no sentido horário. A medida da peça é

A figura mostrada a seguir ilustra a região do nônio de um paquímetro, com leitura em polegadas. O local onde ocorre a coincidência dos traços das escalas móvel e fixa está indicado pela linha de maior espessura.




Com base na figura apresentada, a medida obtida pelo paquímetro é

Em uma instalação industrial, os técnicos de metrologia precisam garantir que todos os instrumentos de medição estejam calibrados corretamente e que os resultados obtidos sejam confiáveis e rastreáveis. De acordo com as normas metrológicas nacionais, todo resultado de medição deve ser rastreável e deve ser declarada a incerteza de medição de cada instrumento. Essa incerteza é obtida por meio de cálculos estatísticos e análise de dados, sendo expressa nos certificados de calibração através de dois parâmetros fundamentais. Os dois parâmetros que formalmente quantificam a incerteza de medição são

No curso técnico de mecânica, foi solicitado para a um aluno que fizesse um rasgo de chaveta plano de 1/4" de largura e 3cm de comprimento em um tarugo de aço 1020 e com diâmetro de 1". Utilizando o cabeçote vertical da fresadora disponível no laboratório, o tipo de ferramenta de corte que o aluno deverá usar é a fresa

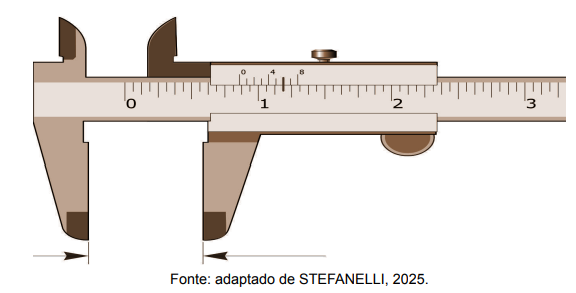

As figuras a seguir ilustram as medidas realizadas com um paquímetro de polegada fracionada com resolução 1/128 de polegada e um micrômetro em milímetro milesimal.



A leitura da medida do paquímetro e do micrômetro acima são, respectivamente,
