A arquitetura interna de um microprocessador, em linhas gerais, divide-se nas seguintes partes, fundamentais para o seu desempenho, EXCETO:

Os microprocessadores estão, a cada dia, mais comuns na vida das pessoas, seja nos computadores, nos aparelhos celulares, na indústria automobilística e, até mesmo, nos eletrodomésticos. Isso se deve à evolução de sua arquitetura e tecnologias desenvolvidas. Com relação à evolução desses dispositivos, analise.

1. 8088.

2. 80286.

3. 8080.

4. 4004.

5. 8086.

Assinale a alternativa que corresponde cronologicamente à evolução desses dispositivos.

Relacione as partes do microcontrolador às respectivas funções.

1. CPU.

2. ULA.

3. Registradores.

4. Memória.

5. Barramentos.

( ) Operação entre os dados.

( ) Armazena dados de todos os tipos.

( ) Controle e processamento.

( ) Transferência de dados entre as partes.

( ) Armazena dados que serão operados.

A sequência está correta em

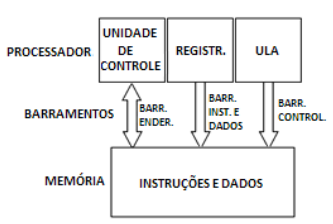

A figura a seguir ilustra uma arquitetura que serviu de modelo inicial e inspirou os microcomputadores, permanecendo até hoje.

Alguns microcontroladores também utilizam esse modelo, denominado arquitetura de

Microcontroladores são dispositivos que, assim como um microprocessador, fazem parte de sistemas que recebem, processam e enviam dados para controle de diversas aplicações. Com base nas características e aplicações desses dispositivos, assinale a alternativa correta.

O transistor de efeito de campo de semicondutor de óxido metálico (MOSFET) de potência é um dispositivo amplamente usado como chave em níveis de potência, devido às suas características e vantagens. Baseado nessas características, assinale a alternativa INCORRETA.

Na eletrônica de potência existem alguns dispositivos semicondutores típicos, conhecidos por trabalharem em conjunto ou em aplicações semelhantes. Com base nesse grupo de dispositivos, assinale a alternativa INCORRETA.

O SCR (retificador controlado de silício) é um dispositivo semicondutor composto de camadas PNPN, sendo muito utilizado em aplicações na eletrônica de potência. Em relação às suas características e aplicações, analise.

I. Diferentemente do diodo, o SCR possui um terceiro terminal denominado de Porta (Gate), que determina quando o dispositivo muda de estado aberto para o de curto circuito.

II. A tensão inversa de ruptura é aquela acima da qual o SCR entra na região de condução.

III. Uma aplicação bastante comum do SCR é como chave estática, na qual uma corrente de porta flui durante a porção positiva do sinal de entrada ligando o SCR.

IV. O SCR também pode ser aplicado como amplificador de potência devido ao seu alto ganho de corrente.

Estão corretas apenas as afirmativas

Dado o transistor na configuração Darligton da figura a seguir, considere as correntes I_c1, I_e1 e I_b1 do transistor Q₁, e I^c2, I_e2 e I_b2 do transistor Q₂; I_c , I_e e I_b, I_e ≈ I_c , sendo que V_be de cada transistor é, aproximadamente, 0,6 V.

Em relação às correntes e parâmetros, analise.

I. hfe _total = hfe₁ x hfe₂ = I_c/I_b.

II. I_c = I_c2 + I_c1, porém como I_c1 ≈ I_e1 ≈ I_b2 e I_b2 << I_c2, logo I_c ≈ I_c2.

III. V_be = V_be1 = V_be2, logo V_be ≈ 0,6V.

IV. I_e1 = I_e e I_b = I_b2.

Estão corretas apenas as afirmativas

Os amplificadores a transistor podem ser descritos de várias formas, como, por exemplo, pela classe de operação. Portanto, em relação à classe, analise.

I. Classe A: o transistor funciona na região ativa o tempo todo, onde a corrente no coletor varia entre os 360° do ciclo CA.

II. Classe B: a corrente do coletor circula apenas em 180° do ciclo CA.

III. Classe D: a corrente de coletor circula apenas em parte do semiciclo CA.

IV. Classe C: utilizada em técnicas de pulso, ou seja, o transistor chaveia a corrente de coletor.

Estão corretas apenas as afirmativas
