A tensão de atendimento de um consumidor industrial é 13,8 kV e sua demanda contratada é de 312 kW. Em consonância com a estrutura tarifária do Brasil, qual deverá ser a modalidade de tarifação para esse consumidor?

A estrutura tarifária brasileira está baseada principalmente na demanda de potência e no consumo de energia elétrica de uma dada instalação. Estes fatores citados estão relacionados com os diversos tipos de tarifas que serão atribuídos aos consumidores de acordo com suas características. Do exposto, é correto afirmar que a tarifa

O dispositivo que é utilizado para a proteção dos transformadores localizados em postes contra sobretensão é a(o)

Para um circuito elétrico, estimou-se uma corrente de curto-circuito simétrica de 5 kA. O condutor do circuito é de cobre com área da seção reta de 50 mm² e com isolamento de PVC. O circuito encontra-se operando na temperatura máxima de serviço contínuo. Supondo aquecimento adiabático, qual é o tempo máximo, em segundos, para que o condutor, submetido à corrente de curto, alcance a temperatura limite suportável pelo isolamento? (Dado: Fator K da integral de Joule para isolamento de PVC: K=115)

Os parâmetros unitários de uma linha de transmissão (LT) monofásica são \( Z_u=jπ/900\,\,Ω/Km \) e \( Y_u=jπ/100 \) \( S/Km \), sendo \( Z_u \) e \( Y_u \) a impedância longitudinal e a admitância transversal por quilômetro, respectivamente. A LT tem 100 km de comprimento e alimenta uma carga que demanda uma potência igual a 50% de sua potência característica e fator de potência unitário. Sabendo-se que as tensões em ambos os terminais da LT são iguais à tensão nominal da mesma, então, o valor da tensão no meio da linha, normalizado em relação à tensão nominal, é

Em uma fábrica existe uma rede elétrica de distribuição aérea composta por três fases e um neutro, alimentando uma carga trifásica desequilibrada. Um galho de árvore, que está próximo a esta rede de distribuição, movimentado por uma ventania, rompe o cabo do neutro. Após o rompimento do neutro, é possível que algumas das cargas monofásicas sejam submetidas a um(a)

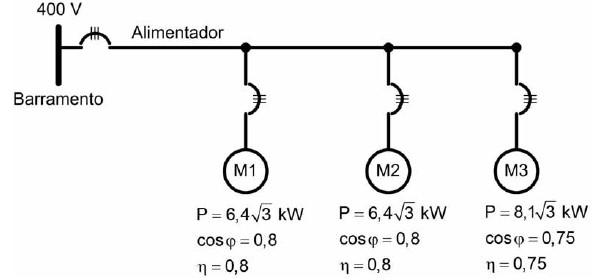

Três motores trifásicos (M1, M2 e M3) são alimentados a partir de um barramento trifásico cuja tensão eficaz fase-fase é 400 V, conforme mostrado na figura acima. A potência mecânica (P), o fator de potência (cos\( φ \) ) e o rendimento (\( \eta \)) de cada motor são indicados na figura. Sabe-se que os motores M1 e M2 partem simultaneamente, enquanto que o motor M3 sempre parte isoladamente. Desconsiderando a queda de tensão, qual é o valor mínimo da corrente de projeto, em A, para dimensionar o alimentador indicado na figura?

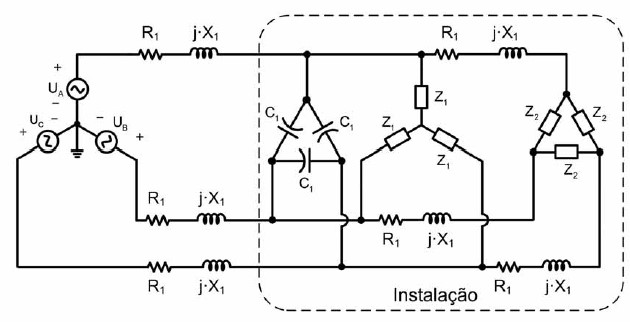

Considere o circuito elétrico equivalente de uma instalação industrial, mostrado na figura acima. Sabe-se que a fonte de alimentação é equilibrada e balanceada com frequência angular . Para que o fator de potência médio total da instalação seja unitário, qual é o valor da capacitância C₁ (em farad) em função da frequência angular \( ω \) da fonte?

(Dados: \( R_1=\dfrac{1}{2}Ω;\,X_1=\dfrac{\sqrt{3}}{2}\Omega;\,\,\,\,\,Z_1=6+j6\sqrt{3}Ω;\,\,\,\,Z_2=7,5+j7,5\sqrt{3}Ω) \)

A tensão de alimentação de uma carga de 6.000 W é de 127 V em seus terminais (fase-neutro). O comprimento do circuito que alimenta a carga é de 20 metros e apresenta uma queda de tensão de 10 V/(A.Km), já considerando o percurso dos cabos que compõem a fase e o neutro. A queda de tensão, em volts, neste circuito alimentador é de

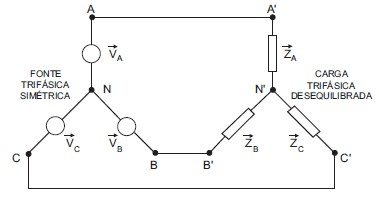

A figura acima mostra um sistema trifásico desequilibrado. As impedâncias da carga possuem módulos idênticos e ângulos diferentes. Considerando essas condições, afirma-se que as potências complexas em cada carga monofásica que compõem a carga trifásica possuem entre si módulos
