A figura acima apresenta um circuito elétrico CC resistivo. De posse de um voltímetro, um técnico verifica que a ddp sobre o resistor 10 é de 5 V. A potência dissipada, em watts, pelo resistor de 4 é

Tradicionalmente, conversores estáticos de potência e cargas não lineares são fontes de harmônicos de corrente e tensão nos sistemas elétricos. Os transformadores trifásicos de potência podem ser empregados para impedir a circulação dos harmônicos de terceira ordem de correntes. Os esquemas de ligação do primário e do secundário, que permitem a circulação de correntes de linha trifásicas de terceira ordem, em ambos os lados do transformador, são, respectivamente,

Em um sistema elétrico, foi adotada a instalação do DR de quatro polos no quadro geral trifásico de distribuição de circuitos terminais. Os esquemas de aterramento que admitem esse tipo de ligação para o DR são

Um tipo de relé térmico tem o seu princípio de funcionamento baseado na dilatação dos líquidos provocada pelo aumento de temperatura. Nesse caso, trata-se do relé térmico

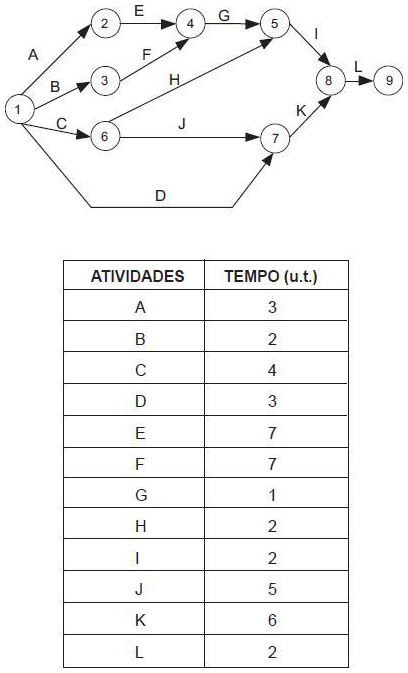

As atividades de um determinado projeto são apresentadas no diagrama PERT/CPM da figura acima. O tempo de cada atividade, definido em unidades de tempo (u.t.), encontra-se na tabela. O tempo mínimo necessário para execução desse projeto, em u.t., é

Materiais condutores são utilizados em aplicações em que a corrente elétrica circula com as menores perdas possíveis. Considere as descrições de materiais de elevada condutividade elétrica e os tipos de materiais condutores apresentados abaixo:

P - Material de pequena resistividade, com características mecânicas favoráveis, baixa oxidação e que apresenta fácil deformação a frio e a quente. É obtido em forma eletrolítica.

Q - Material que, em sua forma pura, é usado nos casos em que as solicitações mecânicas são pequenas. Pode apresentar corrosão galvânica, dependendo do metal que estiver em contato. É o segundo metal mais usado em eletricidade.

R - Material que apresenta bastante estabilidade química e uma fácil deformação mecânica. Em função de suas propriedades antioxidantes, é encontrado em peças de contato, anodos e fios de aquecimento.

Tipos de materiais condutores:

I - cobre
II - alumínio
III - prata
IV - chumbo
V - platina

A relação correta entre os tipos de materiais condutores apresentados e as descrições fornecidas é

Considere as seguintes afirmativas a respeito dos dispositivos de proteção em instalações elétricas:

I - para o dimensionamento dos disjuntores sem compensação térmica, calibrados a uma temperatura de 25° C, a corrente máxima do disjuntor deve ser ajustada para 70% de sua corrente nominal;

II - um disjuntor tripolar poderá operar de maneira mono ou bipolar, em função de um determinado tipo de falta, após sua atuação;

III - o disparador termomagnético é responsável pela atuação do disjuntor para a proteção do sistema contra sobrecargas.

É(São) correta(s) APENAS a(s) afirmativa(s)

A expressão da impedância equivalente, em função dos componentes do circuito acima, calculada entre os terminais X e Y na frequência de ressonância \( ω_o=\dfrac{1}{\sqrt{LC}} , \) é

Um orçamento de custos determina os gastos necessários para a realização de um projeto, de acordo com o planejamento estabelecido, sendo esses custos classificados como diretos ou indiretos. Pode-se afirmar que faz parte do custo direto o custo com
