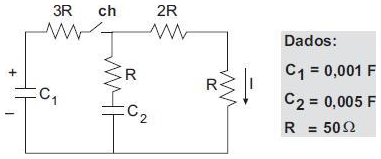

Considere o circuito e os dados mostrados na figura acima, onde o capacitor está carregado com a tensão de 20V. O capacitor encontra-se descarregado quando a chave ch é fechada. No exato instante do fechamento da chave, a corrente I, em mA, é

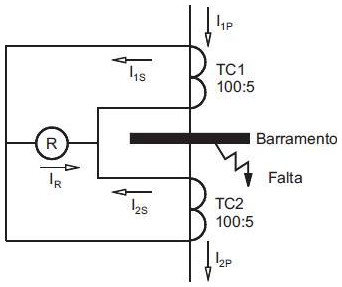

O relé diferencial não percentual, mostrado na figura acima, está ajustado para atuar com A. Sabendo-se que o valor de é 85 A, o valor da corrente , em ampères, que provocará a atuação do relé, é

Em uma subestação industrial, a proteção de Média Tensão - MT é realizada por um disjuntor que deve atender a diversas restrições a fim de proceder ao seu ajuste. Com relação a esse tema, afirma-se que a

Uma determinada instalação elétrica monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura acima. Tanto o banco de capacitores como as máquinas podem ser acionados através das chaves, independentemente. Foram observadas as seguintes características:

- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;

- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kvar, e o fator de potência 0,8 indutivo.

Quando ambas as máquinas estiverem ligadas com o banco de capacitores desligado, a potência ativa total da instalação, em kW, será

Dentre os custos existentes na ficha de controle de uma empreiteira, aquele que NÃO corresponde a um custo indireto é o de

Um condutor de prata possui resistência de
a 20 ºC. O coeficiente de temperatura da prata a 20 oC é 0,0036 .
A resistência desse mesmo condutor a 45 é

A já consagrada Estrutura Analítica de Partição - EAP permite um melhor planejamento e controle de um determinado empreendimento. Ela se baseia na divisão do empreendimento em diversos níveis. Para se alcançar uma orçamentação confiável, é necessário que o

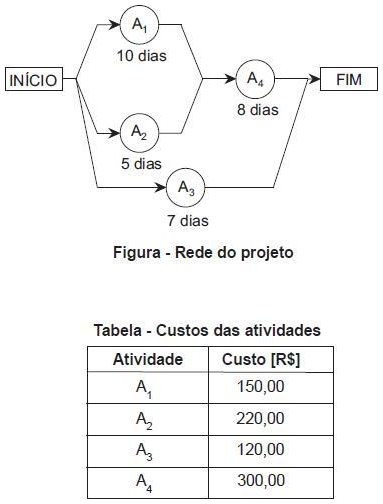

Para a realização de um determinado projeto, é necessária a execução das atividades denominadas: . A rede CPM elaborada a partir das atividades envolvidas no projeto, bem como seus respectivos custos são apresentados a seguir.



Considerando: que as atividades A1, A2 e A3 se iniciam no mesmo dia; que não existem atrasos nas execuções das atividades e que os pagamentos da obra são efetuados à medida que as atividades são realizadas, é INCORRETO afirmar que

O transformador é um equipamento de conversão que transfere energia elétrica por meio da indução eletromagnética do primário para o secundário. A respeito desse equipamento, afirma-se que

Um gerador síncrono trifásico, conectado em Y com potência nominal de 250 kVA e tensão terminal de 440 V, é submetido aos ensaios em vazio e de curto-circuito com sua corrente de campo nominal de 10 A. Desses ensaios são obtidos os seguintes resultados:

. tensão terminal em vazio igual a 500 V;
. corrente de linha em curto-circuito igual à corrente nominal.

Considerando o exposto e desprezando a resistência de armadura, a reatância síncrona do gerador, em ohms, é, aproximadamente,
