Os conversores de corrente contínua em corrente alternada são denominados inversores de frequência. São bastante utilizados para acionamento de cargas, como motores de indução trifásicos, com o objetivo de ter uma variação de amplitude da tensão e frequência, permitindo que o motor trabalhe em diferentes velocidades, sem a necessidade do uso de meios mecânicos como polias, válvulas, dentre outros. Nas figuras, a carga é alimentada a partir de um inversor de frequência com sequência positiva (ABC).

Figura 1. Configuração na entrada/saída do inversor de frequência.

Figura 2. Tensão de linha na carga em cada ciclo.

Na figura 2, são observadas as tensões de linha no motor trifásico, ou seja, na saída do inversor. No ciclo (1), as chaves que estão conduzindo são, respectivamente,

Dadas as afirmativas sobre a norma ABNT: NBR 14039,

I. No caso de emprego de cores para identificação dos condutores de fase em corrente alternada, é obrigatório o uso de vermelho, branco e marrom para as fases A, B e C, respectivamente.

II. A documentação mínima que deve constar em um projeto elétrico é composta por: plantas, esquemas (unifilares e outros que se façam necessários), detalhes de montagem (quando necessário), memorial descritivo e especificação dos componentes.

III. Uma instalação pode ter várias tensões nominais, uma para cada parte. As tensões nominais de instalações que são regidas por essa norma são as seguintes: 3 kV; 4,16 kV; 6 kV; 13,8 kV; 23,1 kV e 34,5 kV.

verifica-se que está(ão) correta(s)

A norma ABNT: NBR 14039 define as diretrizes e as regras sobre o projeto e a execução das instalações elétricas de média tensão, de modo a garantir a segurança e a continuidade do serviço. A respeito dos esquemas de aterramento, dadas as afirmativas,

I. O esquema ITR se caracteriza por ter o condutor neutro, os condutores de proteção das massas da subestação e da instalação ligados a um único eletrodo de aterramento.

II. O que diferencia os esquemas TTN e TTS é a disposição do condutor neutro e do condutor de proteção. No esquema TTN, os condutores de neutro e de proteção da subestação são ligados a eletrodos de aterramento distintos.

III. Além de não possuir qualquer ponto da alimentação diretamente aterrado, o esquema ITN se caracteriza por ter o condutor neutro e o de proteção das massas da subestação ligados a diferentes eletrodos de aterramento. Nesse esquema, a corrente resultante de uma única falta da fase-massa não deve ter intensidade suficiente para provocar o surgimento de tensões de contato perigosas.

verifica-se que está(ão) correta(s)

A norma ABNT:NBR-5410 define três principais tipos de esquemas de aterramento divergentes entre si, em função da situação da alimentação e das massas com relação à terra: TN, TT e IT. Em relação às características desses esquemas, assinale a alternativa correta.

O correto dimensionamento dos condutores e de seus disjuntores de proteção permite um uso seguro da energia elétrica. Aplicando o método de capacidade de condução de corrente descrito na norma ABNT: NBR 5410, dimensione a seção nominal dos condutores e do disjuntor de um circuito terminal, cujas características são: circuito trifásico a quatro fios (3F+N) de 380 V com condutores de cobre com isolação em borracha etileno-propileno (EPR), instalados em eletroduto aparente, com temperatura ambiente de 35 ºC, alimentando uma carga trifásica equilibrada com demanda máxima de 22 kW e fator de potência de 0,80 indutivo. No mesmo eletroduto usado há outro circuito. Empregue os fatores de correção necessários dados nas tabelas A e B e as informações de capacidade de corrente dadas na Tabela C.

Tabela A: Fatores de correção para temperatura

Tabela B: Fatores de correção para agrupamento de circuitos

Tabela C: Capacidade de condução de corrente em ampéres

Tabela D: Disjuntores disponíveis no mercado

A seção nominal dos condutores e a corrente nominal do disjuntor é de, respectivamente,

De acordo com a norma ABNT: NBR 14039, dadas as afirmativas quanto às instalações elétricas de média tensão de 1,0 kV a 36,2 kV,

I. Essa norma não se aplica às instalações elétricas de concessionários de serviços de geração, transmissão e distribuição de energia elétrica, no exercício de suas funções em serviço de utilidade pública.

II. Essa norma aplica-se às instalações novas, às reformas em instalações existentes e às instalações de caráter permanente ou temporário.

III. A proteção contra choques elétricos deve ser prevista pela aplicação das medidas especificadas em proteção contra contatos diretos e indiretos.

verifica-se que está(ão) correta(s)

Condutores elétricos sofrem os efeitos térmicos quando da passagem de corrente por eles. Um bom dimensionamento dos condutores permite que as correntes necessárias aos equipamentos de uma instalação circulem nos circuitos sem causar danos a seus condutores. Mesmo assim, os circuitos não estão imunes a falhas nos equipamentos ou a sobrecargas. Acerca dos dispositivos de proteção das instalações elétricas de baixa tensão, assinale a alternativa correta.

Em relação aos tipos de manutenção preventiva, corretiva e preditiva, assinale a alternativa correta.

O projeto de instalação elétrica é uma etapa de extrema importância para a obra de uma edificação. A instalação elétrica deve garantir aos seus usuários condições adequadas de segurança, funcionalidade, capacidade de reserva e acessibilidade. O projeto elétrico geralmente usa como base a planta baixa de uma edificação, mas, em alguns casos, cortes laterais são necessários para haver um melhor detalhamento das instalações entre andares diferentes.

Cavalin & Cervelin, Instalações Elétricas Prediais, Ed. Érica.

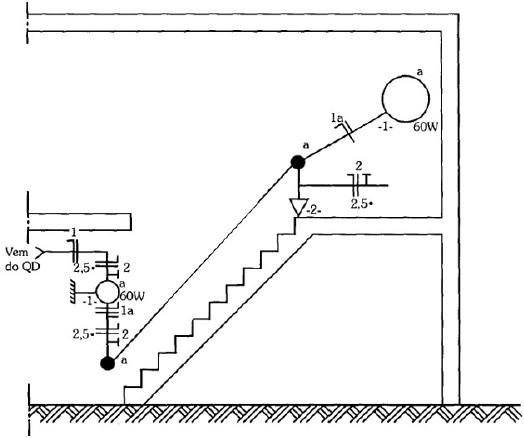

Os condutores do circuito 1 que devem estar presentes entre os dois interruptores paralelos, conforme a figura, são:

Os motores elétricos são máquinas que recebem energia elétrica da rede e fornecem energia mecânica no seu eixo. Durante os primeiros segundos, após sua ligação, o motor absorve uma corrente bem acima da nominal, o que pode causar interferência no funcionamento de equipamentos instalados no mesmo sistema devido à queda de tensão excessiva, além da necessidade de superdimensionar os sistemas de proteção, com consequente aumento de custos. Em relação aos diferentes tipos de acionamento de motores, assinale a alternativa correta.
