O projeto luminotécnico é essencial para o correto planejamento da iluminação dos ambientes. Em relação aos principais conceitos envolvidos na área de luminotécnica, assinale a alternativa correta.

Com relação aos sistemas fotovoltaicos, dois tipos de módulos vêm sendo disponibilizados mais comumente no mercado, são os módulos monofaciais e bifaciais. Assinale a alternativa que apresenta as características desses módulos.

O banco de capacitores é um equipamento que permite a correção do fator de potência em instalações elétricas. O excesso de reativos pode resultar em diversas desvantagens para o cliente e para as distribuidoras de energia. Nesse sentido, considere que uma determinada indústria tem uma carga de 40 kW com um fator de potência indutivo de 0,8. Qual o banco de capacitores necessário para tornar o fator de potência unitário?

No âmbito das análises de eficiência energética em instalações elétricas, além da substituição de equipamentos por outros mais eficientes, a escolha de uma tarifa adequada ao consumo e à demanda da empresa pode resultar numa importante redução de custos ao cliente. Dadas as afirmativas acerca da tarifação de energia elétrica,

I. A tarifa horária verde se caracteriza por ter uma tarifa única para demanda e duas tarifas para consumo, sendo uma para o posto tarifário de ponta e a outra para o posto tarifário fora de ponta.

II. A tarifa horária azul se caracteriza por ter dois postos tarifários (ponta e fora de ponta), tanto na demanda quanto no consumo.

III. A modalidade tarifária branca é caracterizada por tarifas diferenciadas de consumo de energia de acordo com as horas de utilização do dia, sendo segmentadas nos postos tarifários ponta, intermediário e fora de ponta.

IV. Consumidores que se enquadram no subgrupo A3 podem escolher se desejam ser faturados pela tarifa horária verde ou azul.

verifica-se que está(ão) correta(s)

A realização de medições de grandezas elétricas é de extrema importância na análise de carga para fins de eficiência energética nas instalações elétricas de indústrias e comércios. Dadas as afirmativas quanto à correção do fator de potência,

I. Haverá uma ampliação na capacidade dos transformadores.

II. Ocorrerá uma redução de perdas por efeito Joule (perda de energia por aquecimento).

III. Existirá uma redução da potência reativa das máquinas do cliente.

IV. Acontecerá melhoria nos níveis de tensão.

verifica-se que estão corretas apenas

Em circuitos de corrente alternada, existem três tipos diferentes de potências com características próprias, que se relacionam a partir do triângulo de potências. Dadas as afirmativas quanto às potências ativa, relativa e aparente,

I. A potência aparente pode ser calculada pela soma dos quadrados das potências ativa e reativa.

II. A potência ativa, também conhecida como potência média, é aquela que realiza um trabalho útil numa determinada carga, ou seja, é aquela que é convertida da forma elétrica para formas não-elétricas.

III. A potência reativa é a potência elétrica trocada entre a fonte que alimenta um circuito com seus indutores e/ou capacitores.

IV. O fator de potência é calculado a partir da divisão da potência ativa pela potência reativa. A partir dele, pode-se analisar como é a composição das potências de uma determinada carga.

verifica-se que estão corretas apenas

O domínio das grandezas elétricas é de grande importância para os profissionais de todas as áreas da Engenharia. A partir delas, pode-se ter noção, por exemplo, da máxima corrente demandada em circuitos elétricos de indústrias, comércios e residências. Nesse sentido, considere 3 estufas secadoras monofásicas, com características resistivas, ligadas a uma indústria com tensão nominal de fase de 220 Volts e de linha de 380 Volts. Os equipamentos têm potências de 1100 Watts, 4400 Watts e 6600 Watts. A corrente total demandada pelas máquinas, as correntes individuais de cada uma delas e a resistência equivalente dessa associação em paralelo é, respectivamente, de

Na seleção de materiais elétricos para diversas aplicações na eletricidade, devem ser consideradas as suas características. Logo, o conhecimento sobre as propriedades físicas e sobre as características técnicas se torna essencial na escolha dos materiais, sejam eles isolantes ou condutores elétricos. A respeito dos materiais elétricos, assinale a alternativa correta.

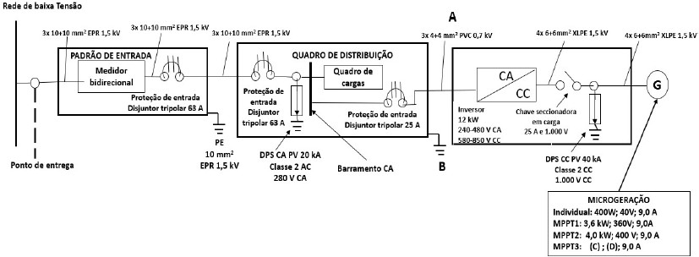

Na microgeração distribuída, através da geração de energia solar, é essencial ao projetista ter o conhecimento de todos os componentes envolvidos no processo, desde a geração, conexão com cliente e alinhamento do padrão de entrada à distribuída. O inversor de frequência nos sistemas on-grid é o equipamento que faz a conversão de energia elétrica contínua (CC), gerada pelos painéis, em energia elétrica alternada (CA), para ser entregue e conectada no lado do cliente, e, eventualmente, ser devolvida à distribuidora de energia elétrica. A figura ilustra o diagrama unifilar em que são destacados os elementos envolvidos no processo de microgeração distribuída.

Dadas as afirmativas sobre o diagrama unifilar,

I. O inversor possui 3 strings. Na entrada Maximum Power Point Tracking (MPPT3) podem ser associados em série 15 painéis fotovoltaicos de acordo com a configuração individual dos painéis.

II. Os condutores do ponto A são levados da saída do inversor de frequência até o barramento CA, possuindo bitolas distintas dos condutores advindos do medidor bidirecional até o quadro de cargas.

III. Os condutores de aterramento indicado em B devem ter bitola de 10 mm², em borracha etileno-propileno (EPR), e 1,5 kV.

IV. A tensão do Dispositivo de Proteção Contra Surtos (DPS), instalado entre o disjuntor tripolar de 63 A e o quadro de distribuição do cliente, deveria ter tensão superior a 280 V e, se o cliente for atendido em ramal trifásico, alimentado em 380 V entre fases.

verifica-se que está(ão) correta(s)

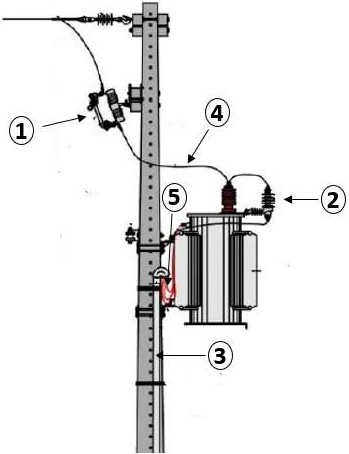

A interligação de sistemas de unidades consumidoras ao sistema de distribuição depende da natureza da edificação. Por exemplo, uma unidade consumidora educacional será interligada ao sistema por meio de uma subestação aérea, com transformador próprio de 225 kVA. A concessionária local pede, dentre outros, documentos que contêm as características da edificação quanto à localização, carga instalada, modalidade tarifária, descrição do quadro de cargas, detalhando seus fatores de demanda e potência, e, por fim, o layout em AutoCAD® da interligação da unidade consumidora à rede concessionária de energia elétrica, com os detalhes da subestação aérea, como as cotas dos afastamentos mínimos de segurança. No recorte do poste de transformação do cliente a ser atendido, conforme exigência, é ilustrado um dos itens contidos em uma distribuidora para a unidade consumidora em questão, com alguns itens obrigatórios e enumerados no desenho extraídos da norma de distribuição.

Os itens listados de 1 a 5 na figura são, respectivamente,
