Questões do Concurso IF-MS

1890322 Ano: 2016
Disciplina: Engenharia de Telecomunicações
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Assinale a alternativa correta sobre as características das redes industriais.

A

A topologia do tipo anel utiliza um nó central para gerenciar a comunicação entre as máquinas. Nós em falhas não prejudicam os outros, com exceção do nó central, que provoca falha em toda a rede.

B

O cabo coaxial é usado para a transmissão de dados de alta velocidade. Possui tolerância aos ruídos devido à malha de proteção, podendo ser usado em distâncias de alguns quilômetros.

C

O UTP é um cabo de par trançado sem blindagem que permite elevadas taxas de transmissão de dados. Esse tipo de cabo pode ser instalado próximo a equipamentos que possam gerar campos magnéticos.

D

O cabo de fibra ótica oferece capacidade de transmissão de dados acima de 1 Gbps, porém sofre com interferências eletromagnéticas.

E

Na comunicação Half-duplex, o enlace é utilizado nos dois possíveis sentidos de transmissão simultaneamente.

Provas

Questão presente nas seguintes provas

1890321 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Eletrônica AnalógicaAmplificadores, diodos, transistores, tiristores e dispositivos correlatos

Entre os principais sensores de temperatura, destacam-se os termopares e as termorresistências. Sobre eles, é correto afirmar que:

A

As termorresistências proporcionam grande estabilidade e precisão de medida. Independente do material, sua variação ôhmica é linear em toda a faixa de temperatura.

B

A termorresistência conhecida como Pt-100 é feita de platina e apresenta resistência de 0 Ω a 100 ºC.

C

As termorresistências não necessitam de fonte de alimentação e são mais baratas que os termopares.

D

Os termopares são constituídos da junção de dois metais ou ligas metálicas diferentes, que geram uma corrente elétrica que varia com a variação da temperatura.

E

Os termopares são sensores ativos que geram uma tensão elétrica sem necessitar de fonte de alimentação. São mais baratos que os sensores PT-100, porém menos precisos.

Provas

Questão presente nas seguintes provas

1890320 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Eletrônica DigitalProgramação Ladder

Observe o sistema com duas caixas d’água e um CLP ilustrado a seguir.

Enunciado 1890320-1

Um projetista fez um programa utilizando a linguagem Ladder para automatizar o processo de acionamento da bomba d’água B. Os sensores S₁, S₂, S₃ e S₄ são ativados quando entram em contato com a água. Sendo assim, (1) caso o nível de água da caixa auxiliar esteja em S₃ ou acima, e o nível de água da caixa principal esteja abaixo de S₁, deve-se acionar a bomba B, e (2) caso o nível de água da caixa auxiliar esteja entre S₃ e S₄, deve-se acionar a bomba B apenas quando o nível de água ficar abaixo de S₂e desligar apenas quando atingir o nível de água atingir S₁, e, por fim, (3) caso o nível de água da caixa auxiliar esteja abaixo de S₄, deve-se manter a bomba B desligada.

Diante do exposto, assinale a alternativa que ilustra o Programa Ladder que soluciona esse caso.

Provas

Questão presente nas seguintes provas

1890319 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Eletrônica DigitalProgramação Ladder

Ao observar o esquema elétrico de ligação do CLP e o programa em LADDER, considerando I₁, I₂, I₃, como entradas digitais e O₁, O₂, as saídas a relé do CLP, pode-se afirmar que:

Enunciado 1890319-1

A

Ao ser pressionada a botoeira S₂, o contator K₁ é ligado, permanecendo nesta condição mesmo se a botoeira for liberada. Se nesta situação a botoeira S₃ for pressionada, o contator K₁ será desligado e o contator K₂ será ligado.

B

Ao ser pressionada a botoeira S₁, o contator K₁ é ligado, permanecendo nesta condição mesmo se a botoeira for liberada.

C

Ao ser pressionada a botoeira S₂, o contator K₁ é ligado, permanecendo nesta condição mesmo se a botoeira for liberada. Enquanto permanecer ligado, o contator K₁ impede o acionamento do contator K₂ diretamente pela botoeira S₃.

D

Ao ser pressionada a botoeira S₁, qualquer contator que esteja em funcionamento será desligado. Ela deve ser pressionada sempre que se desejar mudar o contator que está funcionando.

E

Dependendo da aplicação, como em um comando com partida direta com reversão, deve-se evitar pressionar as botoeiras S₂ e S₃ simultaneamente, pois os dois contatores, K₁ e K₂, também seriam ligados simultaneamente, o que poderia levar a um curto circuito.

Provas

Questão presente nas seguintes provas

1890318 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Eletrônica de Potência

Assinale a afirmativa correta quanto ao funcionamento do circuito representado na figura a seguir:

Enunciado 1890318-1

A

Ao pressionar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1, enquanto o cilindro A1 avança devido à força pneumática. Pode-se soltar a botoeira B1 que nada acontece. Para retornar às posições de origem basta pressionar novamente a botoeira B1.

B

Ao pressionar a botoeira B1, a válvula V1 atua devido à força da sua mola, enquanto o cilindro A1 avança devido à força pneumática. Ao soltar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1 e o cilindro A1 retorna à posição de origem devido à força da sua mola.

C

Ao pressionar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1, enquanto o atuador A1 avança devido à força pneumática. Ao soltar a botoeira B1, a válvula V1 retorna à posição de origem devido à força da sua mola e o atuador A1 recua devido à força pneumática.

D

Ao pressionar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1, enquanto o cilindro A1 avança devido à força da sua mola. Ao soltar a botoeira B1, a válvula V1 retorna à posição de origem devido à força da sua mola e o cilindro A1 recua devido à força pneumática.

E

Ao pressionar a botoeira B1, a válvula V1 atua devido à força pneumática, enquanto o cilindro A1 avança devido à passagem de corrente elétrica pelo solenoide X1. Ao soltar a botoeira B1, a válvula V1 retorna à posição de origem devido à força da sua mola e o cilindro A1 recua devido à força pneumática.

Provas

Questão presente nas seguintes provas

1890315 Ano: 2016
Disciplina: Engenharia de Automação
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Considere a representação de um sistema linear pela equação diferencial a seguir, sendo !$ x !$_{!$ O !$} a saída do sistema e !$ x !$_{!$ i !$} sua entrada.

!$ m !$. !$ \dot{x} !$!$ O !$ + !$ b !$. (!$ \dot{x} !$!$ O !$ − !$ \dot{x} !$ !$ i !$ ) + !$ k !$. (!$ x !$!$ O !$ − !$ x !$!$ i !$ ) = !$ O !$

Sabendo que as condições iniciais do sistema são nulas, é INCORRETO afirmar que:

A

Essa equação diferencial representa um sistema de segunda ordem.

B

Esse sistema possui um zero em !$ z !$_{!$ O !$} = − !$ \dfrac{k}{b} !$

C

Esse sistema possui dois polos em !$ p !$_{!$ 0 !$} = !$ \dfrac{-b+\sqrt{b^2-4.m.k}}{2.m} !$ e !$ p !$_{!$ 1 !$} = !$ \dfrac{-b-\sqrt{b^2-4.m.k}}{2.m} !$

D

Com a utilização da ferramenta Root-Locus, conclui-se que o sistema é instável.

E

A função de transferência desse sistema pode ser representada por: !$ \dfrac{X_0}{X_i}=\dfrac{b.s+k\ }{m.s^2+b.s+k} !$

Provas

Questão presente nas seguintes provas

1890313 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Eletrônica DigitalConversores Analógico-Digital e Digital-Analógico

Assinale a alternativa que representa a frequência mínima de amostragem para um conversor analógicodigital, segundo o teorema de Nyquist.

Provas

Questão presente nas seguintes provas

1890312 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Eletrônica DigitalCircuitos Lógicos

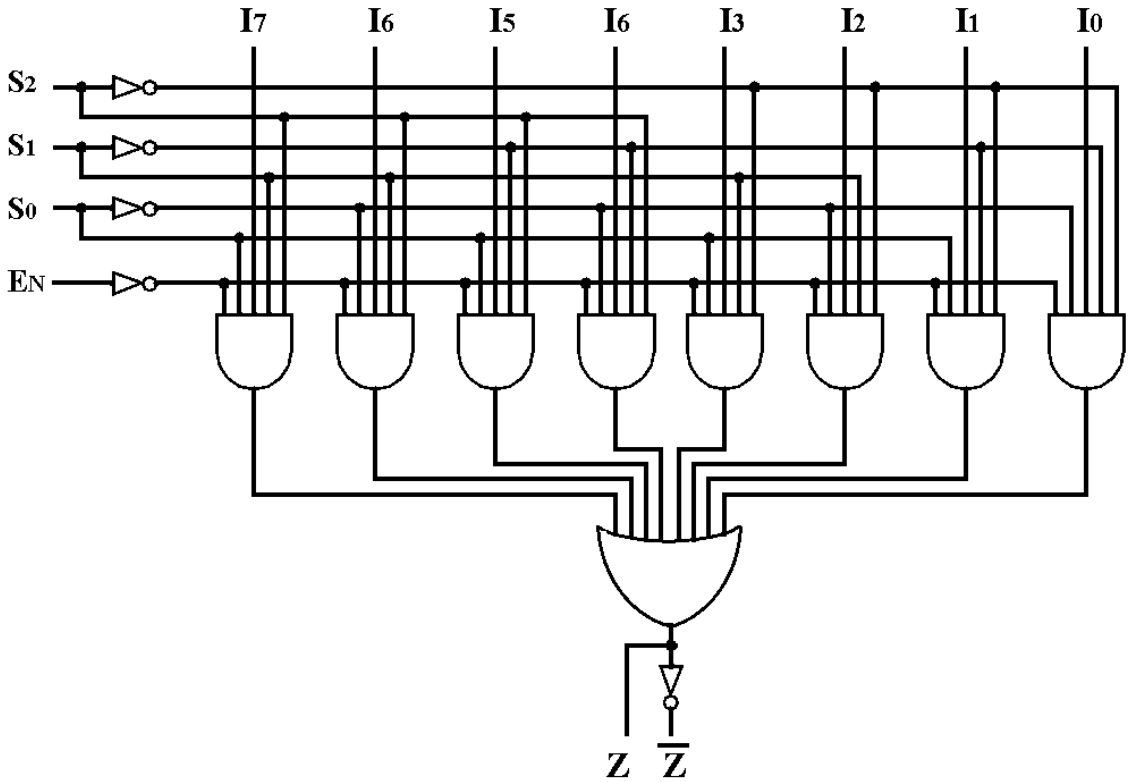

Analise o circuito digital a seguir, que tem como saídas os terminais !$ Z !$ !$ e !$ !$ \bar Z !$ , e assinale a alternativa que corresponda à sua definição.

Enunciado 1890312-1

Provas

Questão presente nas seguintes provas

1890311 Ano: 2016
Disciplina: Engenharia Eletrônica
Banca: IF-MS
Orgão: IF-MS

Provas:

Professor PEBTT - Elétrica/Automação
Provas ×

Eletrônica de PotênciaFontes, retificadores e inversores estáticos

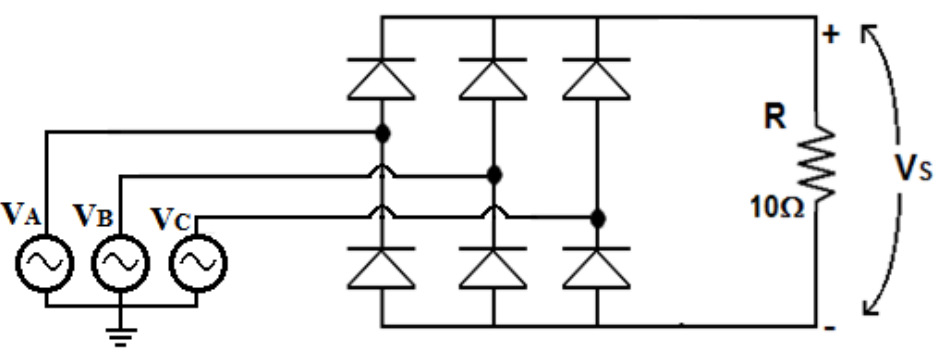

A figura a seguir representa o retificador trifásico de ponte completa, também, conhecido como ponte de “Graetz”, com carga resistiva e ligado a uma tensão de entrada trifásica de 127V/220V.

Considerando essas informações, determine, respectivamente, o valor da tensão média sobre o resistor de carga e a tensão reversa máxima sobre um diodo da ponte retificadora.

Enunciado 1890311-1
