A avaliação do estágio probatório de servidor nomeado para cargo de provimento efetivo será realizada observando-se a sua aptidão e capacidade para o desempenho do cargo. Neste período, de acordo com o previsto na Lei nº 8.112/1990 serão observados os seguintes fatores:

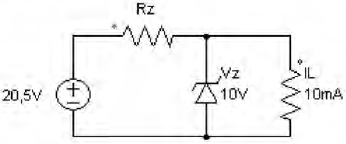

O circuito a seguir consiste de um regulador de tensão baseado em um diodo Zener com tensão de 10 V e potência de 200 mW, sendo a alimentação do circuito uma fonte de 20,5 V. Sabendo-se que a corrente de Zener mínima é igual a 10% da corrente de Zener máxima e que a corrente média de carga é igual a 10 mA. Assinale a alternativa que indique CORRETAMENTE a faixa de valores da resistência Rz para que o circuito funcione adequadamente.

Um profissional de instrumentação eletroeletrônica, necessita saber a tensão máxima que um resistor de um circuito RLC série, pode ser submetido quando este circuito for alimentado com tensão em corrente alternada, com frequência variável.

Assinale a alternativa que indica CORRETAMENTE a equação que descreve o valor da frequência que fará com que este resistor tenha a máxima tensão sobre seus terminais.

O sensor de corrente elétrica chamado de Bobina de Rogowski tem aplicação na medição de sinais que apresentam rápidas transições da referida grandeza. Apresenta uma alta linearidade, pois seu núcleo é de ar e, por este motivo, apresenta uma largura de banda que supera a dos transformadores de corrente. A tensão de saída deste sensor em relação a corrente que passa em um condutor enlaçado por esta bobina é dada pela equação !$ v(t)={\large{-N. \mu_o.S \over L}}. {\large{di(t) \over dt}} !$. Para que se possa medir a corrente que passa por um condutor, enlaçado pela bobina de Rogowski, através de um microcontrolador deve-se primeiro condicionar o sinal de saída da bobina para que este seja proporcional à corrente que passa pelo condutor. Com relação ao circuito que deve ser utilizado para a função descrita é CORRETO afirmar que é um:

O supervisor de estágio de um aluno do curso técnico em eletrotécnica requisitou para este a medida de potência ativa e reativa de um motor de indução trifásico ligado em triângulo. O laboratório dispunha de wattímetros analógicos. Com relação a esta situação identifique as afirmativas CORRETAS:

I. Para fazer a medida de potência desta carga é necessário utilizar o método dos dois wattímetros.

II. Se um Wattímetro indica 311 W e o segundo indica 0 W quer dizer que o fator de potência é de 0,5.

III. O valor da potência aparente é de 255 W se, um dos wattímetros indicar 145 W e o outro indicar 110 W.

IV. Se o índice de classe dos wattímetros é de 2% e a potência de fundo de escala é de 500 W, a incerteza de medição deste instrumento é de 10 W.

Assinale a alternativa que contém apenas as afirmativas CORRETAS:

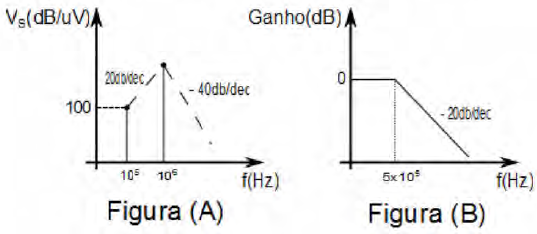

Um sinal periódico "Vs", que é resultado da captação de um sinal através de um sensor, tem sua representação no domínio da frequência mostrada na figura (A). Um filtro, cujo diagrama de bode de ganho é apresentado na figura (B), é utilizado para condicionar o referido sinal para ser ainda amplificado e convertido através de um conversor analógico/digital. Considerando esta situação, marque (V) para as afirmações verdadeiras e (F) para as afirmações falsas.

( ) O diagrama de bode apresentado é de um filtro de segunda ordem. f(Hz)

( ) A amplitude do sinal na saída do filtro para as frequências de 10⁵ Hz, 10⁷ Hz e 10⁹ Hz é respectivamente de 100 dB/uV, 74 dB/uV e - 66 dB/uV.

( ) Para o cálculo da amplitude de um sinal em dB/uV utiliza-se 20.log₁₀(V_s/ 1x10^-6).

( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito

( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

A instrumentação envolve os métodos e processos pelos quais os valores das grandezas físicas são observados. Envolve desde o simples fato de utilizar um voltímetro a fim de determinar o valor atual de uma tensão, quanto a instrumentação utilizada para determinar o valor real de velocidade de um motor a fim de controlá-la. Associe os conceitos da coluna da esquerda com a sua descrição:

A ordem CORRETA de associação, de cima para baixo, é:

Com relação ao Plano de Desenvolvimento Institucional do IFSC - PDI 2015-2019, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) O PDI, com vigência quinquenal, é o documento que manifesta o ideal de educação, que registra o processo de construção da identidade institucional e que dá suporte para as ações educativas programadas pela lei.

( ) A Lei nº 11.892/2008 traz a obrigatoriedade de as instituições de ensino superior construírem o Projeto Pedagógico Institucional - PPI.

( ) A missão do IFSC é promover a inclusão e formar cidadãos, por meio da educação profissional, científica e tecnológica, gerando, difundindo e aplicando conhecimento e inovação, contribuindo para o desenvolvimento socioeconômico e cultural.

( ) Para o ciclo do PDI 2015-2019, a estrutura voltada a subsidiar o alinhamento institucional em prol do alcance da estratégia concebida, coletivamente, é o Comitê Permanente de Acompanhamento do Desenvolvimento Institucional.

( ) A cada exercício será concebido o PAT - Programa de Alimentação do Trabalhador, instrumento operacionalizador dos objetivos traçados no planejamento estratégico, o qual possibilita também a organização da disponibilidade de recursos orçamentários em projetos e demandas alimentares da instituição.

( ) O Relatório de Autoavaliação Institucional, elaborado anualmente pela Comissão Própria de Avaliação - CPA e o Relatório de Gestão/Prestação de Contas constituem-se nos principais documentos de avaliação do desenvolvimento institucional.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

O espelho de corrente, apresentado na figura, é uma alternativa interessante para fazer a injeção de corrente em um resistor a fim de medi-lo. Ou seja, é parte do circuito interno de um ohmímetro digital. Para completar este medidor, seria necessária a utilização de um microcontrolador para converter a tensão entre os pontos A e B em um equivalente digital e assim calcular a relação desta tensão com o valor da resistência. Com relação a esta situação, considere que os transistores sejam idealmente idênticos, identifique as afirmativas CORRETAS.

I. Se considerarmos Vcc = 5 V, V_BE = 0,7 V o valor do resistor R1 para que uma corrente de 10 mA flua por algum resistor conectado aos pontos A e B é de 470 !$ Ω !$.

II Se considerarmos V_{CE_Q2} = 0 V, V_cc=5 V a corrente que flui no ramo de R1 igual a 15μA. A máxima resistência que poderá ser medida entre os pontos A e B é de 500 !$ k Ω !$.

III. A resolução de resistência deste ohmímetro em !$ Ω !$ considerando uma resistência de fundo de escala de 200 !$ k Ω !$ e a utilização de um conversor A/D de 10 bits será de 195,31 !$ Ω !$.

IV. Uma possível fonte de erro sistemático para este instrumento é o chamado descasamento, ligeiras diferenças entre os transistores Q₁ e Q₂ que resultam numa corrente no ramo de Q2 ligeiramente diferente da corrente projetada para o ramo de Q₁.

Assinale a alternativa que contém apenas as afirmativas CORRETAS:

Com relação aos conversores estáticos de potência, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) A topologia buck - abaixador - têm sua tensão de saída inversamente proporcional ao tempo que a chave permanece desligada.

( ) O conversor tipo boost - elevador - têm seu ganho estático fortemente influenciado pela carga quando operado no modo de condução descontínua.

( ) Tempo morto é um termo utilizado para designar o intervalo de tempo entre comutações com o objetivo de se evitar curto-circuito.

( ) O conversor buck-boost- abaixador-elevador - possuí dois estágios de operação no modo de condução contínua: armazenamento de energia no capacitor acumulador e transferência de energia para o indutor de saída.

( ) A relação entre o tempo que a chave de potência permanece fechada e o período de comutação é conhecida como razão cíclica.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo.
