De acordo com a Lei n. 13.146/2015 (Estatuto da Pessoa com Deficiência), os telecentros comunitários que receberem recursos públicos federais para seu custeio ou sua instalação, e lan houses, devem possuir equipamentos e instalações acessíveis. O percentual de computadores com recursos de acessibilidade para pessoas com deficiência visual que os estabelecimentos citados devem garantir, no mínimo, é:

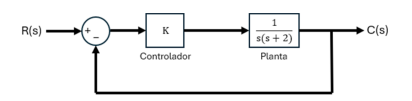

Um determinado processo industrial pode ser modelado através de um sistema linear em diagrama em blocos representado na figura. Em uma situação na qual o ganho do controlador seja ajustado em K = 1, indique a alternativa que apresenta corretamente os polos de malha fechada e a classificação do sistema quanto a sua estabilidade, respectivamente.

Fonte: IFSP, 2024.

A transformada de Laplace e o domínio de Laplace são frequentemente utilizados para facilitar cálculos envolvendo equações diferenciais e o domínio do tempo, como em sistemas de controle e circuitos elétricos. Admitindo o sistema linear representado pelo diagrama em blocos da figura, onde:

• x(t) representa a entrada do sistema

• y(t) representa a saída do sistema

• A1 é modelado pela função de transferência

A₁ (s) = \( \dfrac{U\left(s\right)}{X\left(s\right)} \) = \( \dfrac{2}{s\ +\ 4} \)

• A2 é modelado pela equação diferencial:

\( \dfrac{d^2y}{dt^2}\ +\ 3\ \dfrac{dy}{dt}\ +\ 4y\ =\ u \)

e considerando as condições iniciais nulas, indique a alternativa que apresenta corretamente a função de transferência

A₁₂(s) = \( \dfrac{Y\left(s\right)}{X\left(s\right)} \)

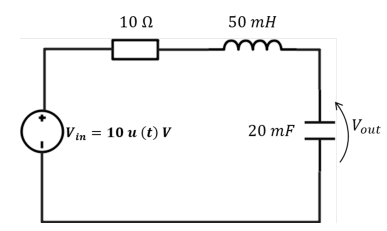

Durante um experimento focado no estudo de circuitos RLC, um estudante precisa analisar a resposta de frequência de um circuito elétrico específico. Para isso, ele utiliza a transformação de Laplace para converter a configuração do circuito do domínio do tempo para o domínio da frequência.

O circuito elétrico do experimento consiste em uma fonte de tensão, Vin (t) = 10 u(t) V, onde u(t) é uma função degrau unitário, um resistor de 10 Ω, um indutor de 50 mH e um capacitor de 20 mF, todos conectados em série, conforme apresentado na figura. Transformando este circuito para o domínio de Laplace e considerando a tensão de saída Vout, sobre o capacitor, indique a alternativa que apresenta corretamente a função de transferência H(s) = \( \dfrac{V_{out}(s)}{V_m(s)} \) do circuito.

Fonte: IFSP, 2024.

Como engenheiro responsável pelo desenvolvimento de uma lógica de separação de peças para um jogo de tabuleiro em uma linha de produção, você deve projetar um sistema que classifique e separe peças com base em quatro sensores:

• Sensor A: Classifica o tamanho das peças (1 para grandes, 0 para pequenas).

• Sensor B: Classifica o peso das peças (1 para pesadas, 0 para leves).

• Sensor C: Determina a forma geométrica das peças (1 para circunferências, 0 para outras formas).

• Sensor D: Classifica o material das peças (1 para metal, 0 para não metal).

O sistema de separação de peças deve ativar o mecanismo de separação (nível lógico 1) nas seguintes condições:

1 – Peças pequenas e leves com:

• Material não metálico, sendo circunferências ou outras formas;

2 – Peças grandes e pesadas com:

• Material metálico, sendo circunferências ou outras formas;

• Material não metálico e formato circular;

3 – Peças pequenas e pesadas com:

• Material metálico, sendo circunferências ou outras formas;

• Material não metálico e formato circular;

4 – Peças grandes e leves com:

• Material não metálico, sendo circunferências ou outras formas

Com base nessas condições, sabendo que você dispõe apenas de portas lógicas com 2 entradas para construir o circuito lógico digital, indique a alternativa mais simplificada e que representa corretamente o funcionamento do sistema descrito:

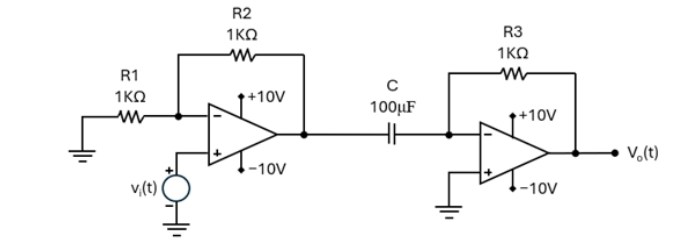

Ao investigar o funcionamento de circuitos com amplificadores operacionais, um estudante simulou a conexão em cascata de dois sistemas ligeiramente parecidos e conectados por um capacitor de 100 µF, como apresentado na figura. Considerando os componentes como ideais, o capacitor descarregado e o sinal v_i (t) = 2.sen(10t) V de baixa frequência aplicado na entrada não inversora do primeiro amplificador operacional. Indique a alternativa que apresenta corretamente o sinal de tensão que o estudante deve verificar se coletado na saída V_o (t) do segundo amplificador operacional.

Fonte: IFSP, 2024.

Para a produção de determinada linha de biscoitos, uma indústria utiliza em sua produção vários equipamentos, como misturadores, sensores e aquecedores. Para garantir a lógica correta da produção e o sucesso da receita, é utilizado um CLP programado em linguagem LADDER. Indique a alternativa que descreve corretamente o funcionamento do programa, como apresentado na figura a seguir, implementado pelo operador especialista da produção.

Fonte: IFSP, 2024.

Em um sistema de comunicação serial utilizado em um dispositivo embarcado, onde os dados são recebidos de um sensor remoto e processados de forma sequencial, um registrador de deslocamento de 4 bits é utilizado para receber dados desse dispositivo remoto. A informação chega bit a bit por meio de um Flip-Flop tipo D, que funciona em modo serial-in, serial-out, controlado por um sinal de clock. A sequência de dados transmitida pelo dispositivo remoto é “1-0-1-1”. Indique a alternativa que apresenta corretamente o conteúdo armazenado no registrador após quatro ciclos completos de clock.

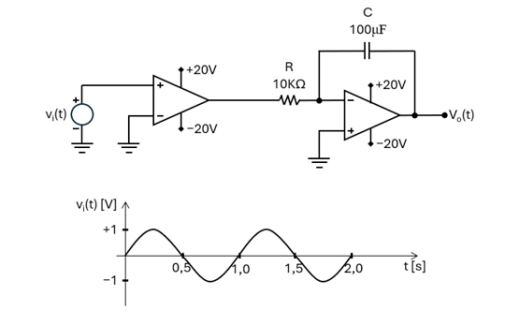

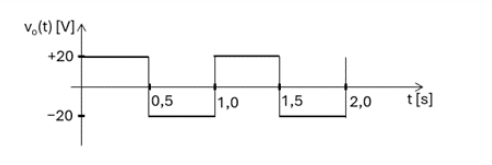

Amplificadores operacionais são utilizados em diferentes configurações para alcançar diversas aplicações. O circuito apresentado na figura acopla dois circuitos com amplificadores operacionais em diferentes funções. Considere o sinal v_i (t) dado pela forma de onda abaixo e aplicado na entrada não inversora do primeiro operacional. Todos os componentes do circuito são ideais e o capacitor está inicialmente descarregado. Indique a alternativa que representa corretamente o sinal V_o (t) coletado na saída do segundo amplificador operacional.

Fonte: IFSP, 2024.

O entendimento e a aplicabilidade da lei de Faraday e da lei de Lenz têm aspectos protagonistas na compreensão, funcionamento e operação de máquinas elétricas. Considere um fluxo magnético (∅_M) variável no tempo e atuando sobre uma espira (N). De acordo com as leis citadas, pode-se inferir uma tensão induzida (V_in) nesta espira. Indique a alternativa que apresenta corretamente a expressão matemática de V_in.
