Amplificadores de instrumentação apresentam como características

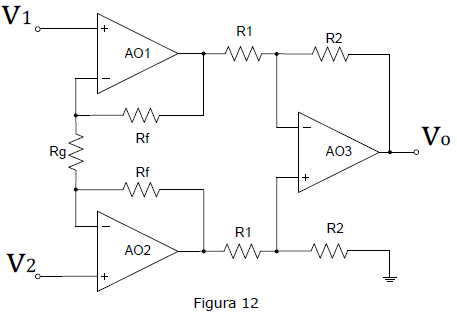

Observe o circuito da Figura 12.

Qual é a expressão que define o valor da tensão de saída em função das entradas V₁ e V₂?

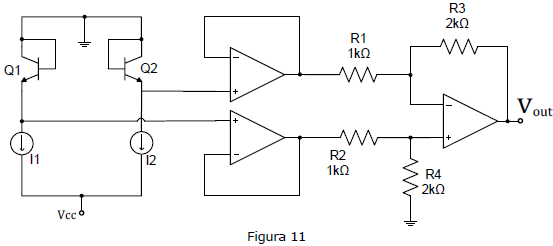

Observe o circuito representado na figura 11, em que os transistores Q1 e Q2 estão sendo usados como sensor de temperatura.

Sabendo-se que Q2 é mantido a 25 ºC, que Q1 está a 50 ºC, que I1 = I2 e que a expressão para V_BE é dada por !$ V_{BE} (T) = 0,595 V - (2m V/ {}^{ \circ}C ( T - 25^{ \circ}) !$, a tensão V_out é

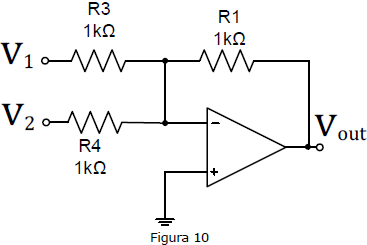

Observe o amplificador representado na figura 10.

A expressão de saída desse amplificador é dada por

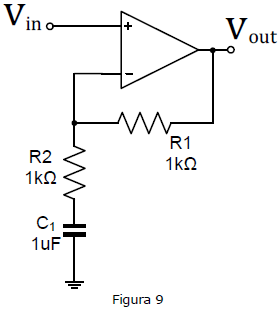

Observe o circuito representado na figura 9.

Sabendo que o sinal V_in é composto de um valor DC de 5V e um sinal AC de 2V e frequência de 1 kHz, qual é o valor de V_out?

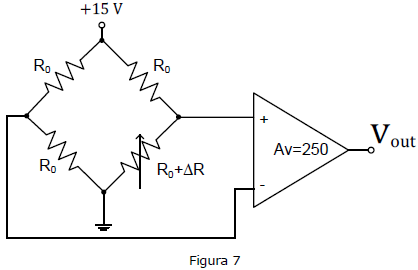

Um sensor resistivo está ligado em ponte conforme demonstrado na Figura 7.

Considerando R₀ = 150Ω e um amplificador de tensão de ganho A_V = 250.

Qual é o valor da tensão de saída do circuito quando o mensurando provoca uma variação de resistência no sensor ΔR = 0,5Ω?

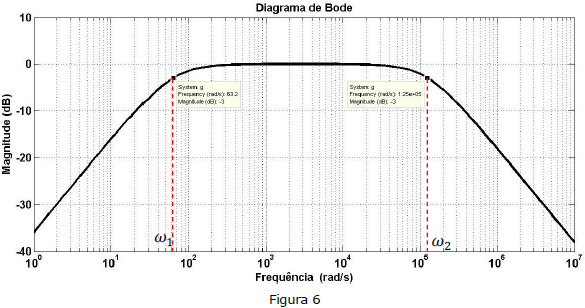

O gráfico da Figura 6 apresenta a resposta em frequência de um filtro passivo.

O circuito e as características que geram essa resposta em frequência, são:

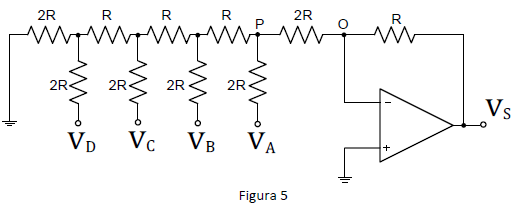

A Figura 5 mostra um conversor digital analógico composto por um conversor operacional ideal.

A equação que relaciona Vs com V_D e V_B é dada por

Um sinal com 50 mV RMS está sofrendo interferência por um interferente de 60 Hz com 20 mV RMS. Considerando a utilização de um filtro para atenuar o sinal interferente de 60 Hz, com ganho unitário na banda passante.

Qual deve ser a atenuação mínima, (Amin), na banda de rejeição, para atingir uma relação sinal ruído de 200 vezes?

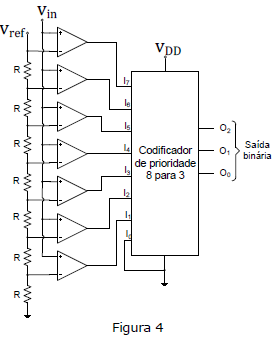

Sabendo-se que o codificador de prioridade utilizado no diagrama esquemático na Figura 4, tem uma lógica que garante que, quando duas ou mais entradas forem ativadas a saída binária corresponde à saída de nível mais alto e que Vref = 14V.

É correto afirmar que uma relação entrada-saída é dada por
