Dentre os tiristores, os TRIACs são amplamente aplicados em circuitos eletrônicos.
Considerando as características dos TRIACs, analise as afirmativas a seguir:
I. São dispositivos de estado sólido que podem ser usados apenas em circuitos de corrente contínua (DC). II. Podem ser disparados em ângulos que variam entre 0 e 2π rad. III. Podem ser disparados apenas no primeiro e no quarto quadrante. IV. São dispositivos semicondutores bidirecionais usados para controlar a potência em circuitos de corrente alternada (AC).
Estão corretas apenas as afirmativas:

Quando comparado a um transistor bipolar, o transistor de efeito de campo (FET):

I. Possui maior imunidade a ruído.

II. Apresenta maior estabilidade térmica.

III. É controlado por corrente.

IV. Possui uma camada a mais de material semicondutor.

Estão corretas apenas as afirmativas:

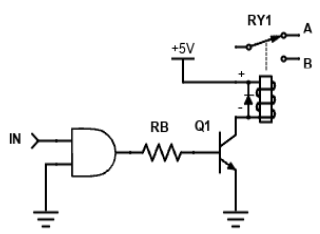

No circuito ao lado, o transistor Q1 opera como uma chave eletrônica e é ativado por uma porta lógica TTL.
Considere: VCE_sat = 0,3V, Beta_sat = 20, Ic_sat = 100 mA, VBE_sat = 0,7 V.

Figura 13 Fonte: O autor
Com base nessas afirmações, é correto afirmar:

De acordo com a Norma Brasileira 5410 da Associação Brasileira de Normas Técnicas (ABNT NBR 5410), a instalação do Dispositivo DR é obrigatória em determinados circuitos.

Com relação ao Dispositivo DR, analise as afirmativas abaixo, indicando nos parênteses, V, para as verdadeiras, e F, para as falsas.

( ) É utilizado para proteção contra choques.

( ) É obrigatório em circuitos de áreas molhadas ou úmidas.

( ) Confere proteção contra curto-circuito.

( ) Protege a instalação contra sobrecargas de tensão.

( ) Confere proteção contra incêndio ocasionado por fuga de corrente.

A sequência correta, de cima para baixo, é:

Considere uma instalação elétrica industrial de 220 Volts/60Hz, na qual estão ligados três motores monofásicos com as seguintes características:
Motor A (1 kW, cos φ 0,8 indutivo); Motor B (0,5 kW, cos φ 0,75 indutivo); Motor C (1,5 kW, cos φ 0,8 indutivo).
O valor de capacitância adequado para corrigir o fator de potência para 0,9 é aproximadamente

Um projeto de fonte de alimentação CC com V_out = 12V/500mA possui as seguintes características: transformador de entrada 220V / 15V 1A 60Hz, circuito retificador de onda completa (V_D = 0,7V cada diodo), ripple de 10%, filtro capacitivo C=4.700µF/16V e circuito regulador de tensão na saída LM7812.
Sobre esse circuito, é correto afirmar que

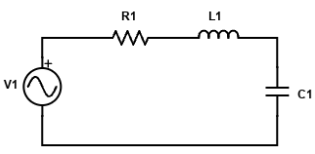

Em relação ao circuito ao lado, considere: R₁ = 100 ohms, L₁ = 0,1 H, C₁ = 100 µF e V₁ = 200 Volts_RMS/60Hz.

Figura 12

Fonte: O autor

É correto afirmar que a frequência de ressonância do circuito e a tensão eficaz no capacitor são, respectivamente:

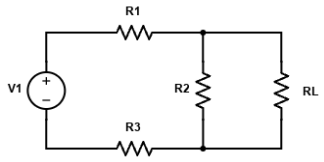

Em relação ao circuito ao lado, considere: R₁ = 2 ohms, R₂ = 4 ohms, R₃ = 2 ohms e V₁ = 12 V.

Figura 11

Fonte: O autor

É correto afirmar que, quando ocorrer a máxima transferência de potência para o resistor R_L, o valor de R_L e a potência dissipada por ele serão, respectivamente:

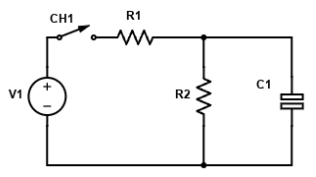

Em relação ao circuito ao lado, considere o capacitor inicialmente descarregado, R₁ = 10k ohms, R₂ = 10k ohms, C₁ = 20 _µF e V₁ = 10 V.

Figura 10

Fonte: O autor

A constante de tempo do circuito e a tensão no capacitor C1, decorridos 0,5 segundos do fechamento da chave CH₁, são, respectivamente:

Um fio condutor de cobre é percorrido por uma corrente elétrica devido a uma tensão de 500 V existente entre seus extremos. A corrente circula durante 15 segundos, e o trabalho realizado vale 30 J. Nessa situação, o valor da corrente que percorreu o condutor foi de
