Uma função de transferência dada por possui dois:

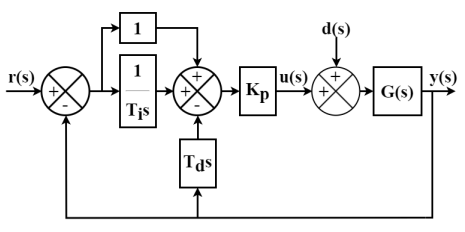

O controlador proporcional integral derivativo (PID) é amplamente utilizado em processos industriais devido à sua versatilidade e relativa simplicidade. Ele é eficaz no controle de uma grande variedade de processos. O diagrama a seguir apresenta uma variante da estrutura clássica desse controlador. Nessa variante, são considerados os seguintes elementos:

G(s) é a função de transferência de planta;

r(s), u(s), d(s) e y(s) são os sinais de entrada da referência, saída do controlador, entrada da perturbação e saída do sistema, respectivamente;

K_p, T_i e T_d são os parâmetros de ganho do controlador.

Figura 9

Fonte: O autor

A modificação tem o objetivo de minimizar grandes variações na saída quando ocorre

Considere um sistema de controle de temperatura de um forno industrial que pode ser operado tanto em malha aberta quanto em malha fechada. Sabe-se que o comportamento térmico do forno é modelado por uma equação diferencial que relaciona a entrada (potência de aquecimento) com a temperatura interna e que existe um atraso temporal significativo na resposta do sistema.
Com base nesse cenário, qual das alternativas a seguir descreve corretamente o impacto do atraso temporal e as possíveis consequências no controle de temperatura do forno?

O controle ON-OFF é um dos tipos mais simples de controle, amplamente utilizado em sistemas industriais e residenciais.
Em relação ao intervalo diferencial, também conhecido como histerese, nesse tipo de controle, afirma-se que

O circuito ao lado faz parte de um sistema de controle proporcional integral derivativo (PID) analógico.

Figura 8

Fonte: O autor

Após analisar o circuito, é correto afirmar que se trata de um

Um filtro passivo composto por elementos discretos pode ser utilizado para atenuar sinais de baixas ou altas frequências. Considere o circuito RC ao lado, onde se sabe que: R=5kΩ e C=10nF.

Figura 07

Fonte: O autor

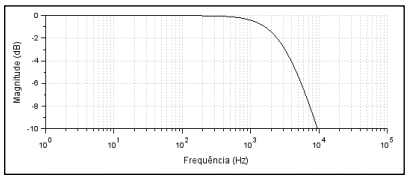

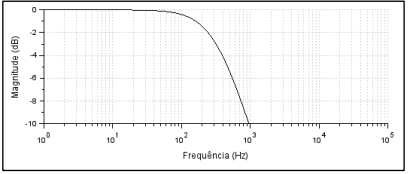

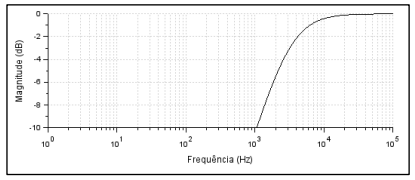

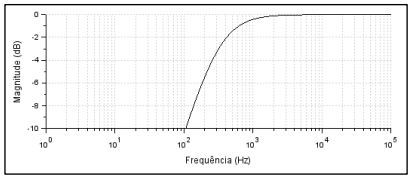

Com base nesses dados, qual diagrama de magnitude de Bode representa corretamente a resposta em frequência desse circuito?

Considere o circuito abaixo, no qual o diodo possui as seguintes especificações técnicas:

V_F=1,1V V_RRM=90V

I_F=1A I_FSM=10A

P_D=500mW

Figura 06

Fonte: O autor

Após a chave fechar, é correto afirmar que o diodo

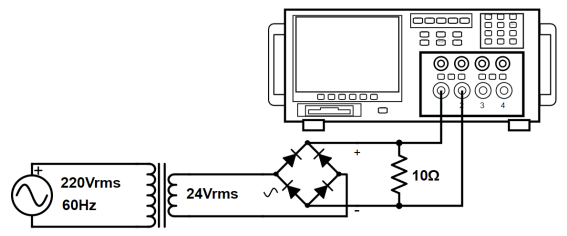

Para o circuito abaixo, considere a fonte e o transformador ideais e a queda de tensão nos diodos de 0,7V.

Figura 5

Fonte: O autor

Uma medição foi realizada sobre o resistor utilizando um osciloscópio.

A alternativa que apresenta corretamente os valores da tensão de pico e da frequência do sinal medido, respectivamente, é

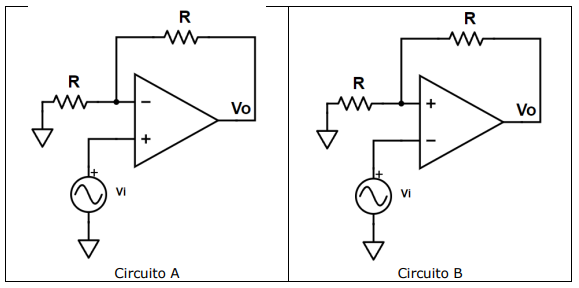

A seguir, são apresentadas duas configurações típicas de amplificadores operacionais em circuitos elétricos.
Figura 4

Fonte: O autor

As configurações dos circuitos A e B, respectivamente, são conhecidas como:

Um sistema de conversão analógico-digital (ADC) possui uma resolução de 8 bits e utiliza uma comunicação serial RS-232 configurada com 115.200 bps, 1 bit de início, sem paridade e 1 bit de fim.
Considerando essa configuração, qual é a maior taxa possível de amostragem por segundo?
