Sobre dispositivos de proteção, considere as seguintes afirmativas:

1. Os disjuntores devem possuir câmaras de extinção de arcos.

2. Fusíveis e disjuntores possuem funções semelhantes, sem que, em determinados casos, a presença de um elimine a do outro.

3. Normalmente, a capacidade de ruptura dos fusíveis de baixa tensão tipo NH é maior do que a de disjuntores.

4. Os disjuntores são construídos com duas bobinas acopladas magneticamente.

Assinale a alternativa correta.

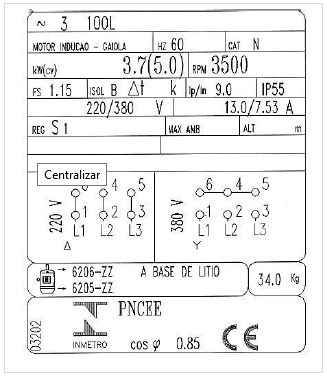

A figura ao lado apresenta os dados de placa de um motor de indução trifásico com rotor em gaiola.

Com base nas informações de placa do motor, assinale a alternativa que apresenta o rendimento aproximado desse motor em condição nominal de operação.

Com relação à classificação de atmosferas explosivas, assinale a alternativa correta.

Com relação a equipamentos de proteção individual, assinale a alternativa que apresenta os EPIs necessários para proteção contra os efeitos do arco elétrico.

Com relação à segurança em instalações e serviços de eletricidade, considere as seguintes afirmativas:

1. Conforme a NR-10, a utilização de EPIs é uma medida prioritária de segurança para serviços com eletricidade.

2. Conforme a NR-10, a utilização de ferramentas isoladas é uma medida prioritária de segurança para serviços com eletricidade.

3. Conforme a NR-10, a desenergização e a tensão de segurança são medidas prioritárias de segurança para serviços com eletricidade.

4. Conforme a NR-10, procedimentos de inspeções de ferramentas e instrumentos, são medidas prioritárias de segurança para serviços com eletricidade.

Assinale a alternativa correta.

Um circuito monofásico de uma instalação elétrica de baixa tensão possui, como dispositivos de proteção, um disjuntor termomagnético e um DR. Na ocorrência de um curto-circuito franco entre os terminais desse circuito, é correto afirmar que:

O uso dos disjuntores termomagnéticos em circuitos elétricos é indispensável, mesmo que existam, nesses circuitos, os dispositivos de proteção à corrente diferencial residual (DR), tendo em vista que sua atuação se dá na presença de:

A proteção de um transformador contra faltas internas é normalmente feita utilizando-se um relé:

Fator de potência baixo causa uma série de inconvenientes. Para melhorar o fator de potência, deixando-o próximo da unidade, utiliza-se a técnica de compensar os reativos através de compensadores síncronos ou banco de capacitores. Sobre esses problemas, considere as seguintes vantagens:

1. Redução das perdas de energia pela redução da corrente na instalação.

2. Liberação da capacidade do sistema como linhas e transformadores.

3. Redução da queda de tensão nas linhas.

4. Redução da tração nos cabos condutores.

São vantagens obtidas com a correção do fator de potência:

Sobre linhas de transmissão de corrente contínua em alta tensão (CCAT), considere as seguintes afirmativas:

1. É possível fazer a interconexão entre dois sistemas de corrente alternada de frequências diferentes por meio de elo de corrente contínua.

2. Os condutores aéreos de uma linha de transmissão de um sistema CCAT têm um maior custo em relação aos condutores aéreos de uma linha equivalente em corrente alternada.

3. É possível interligar sistemas de corrente alternada de mesma frequência, porém assíncronos, por meio de elo de corrente contínua.

4. Se um elo de corrente contínua bipolar de dois condutores, um positivo e outro negativo, utilizar conversores de doze pulsos, em cada terminal existirão, por conseguinte, dois conversores de seis pulsos de mesma tensão nominal ligados em paralelo.

Assinale a alternativa correta.
