Um engenheiro deve calcular a corrente de curto-circuito trifásica num ponto entre as barras A e B do sistema elétrico radial apresentado acima, para que se possa fazer o ajuste do relé 50. O ponto do curto-circuito a ser calculado, para o ajuste adequado do relé, deve estar a 85% da linha de transmissão que une as duas barras.
Sendo a corrente de curto-circuito trifásica na barra A igual a 11 kA e a corrente de curto-circuito trifásica na barra B igual a 8,5 kA, qual a corrente de curto-circuito trifásica, em ampères, no ponto desejado para o ajuste do relé 50?

Considere as informações a seguir para responder a questão.

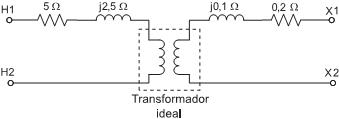

O circuito mostrado na Figura abaixo representa a modelagem de um transformador monofásico operando em regime permanente. A tensão nominal no lado primário (conexões H1 e H2) é de 1.000 V, enquanto a tensão nominal no lado secundário (conexões X1 e X2) é de 200 V. A resistência e a reatância de dispersão do enrolamento primário valem 5 O e j2,5 O, respectivamente, assim como a resistência e a reatância de dispersão do enrolamento secundário valem 0,2 O e j0,1 O, respectivamente. Os parâmetros referentes à magnetização e às perdas no núcleo foram desprezados. A potência nominal do transformador é de 4 kVA.

Uma impedância z = (6 + j6,2) O foi conectada nos terminais do secundário do transformador e este foi energizado com tensão nominal nos terminais do primário.
Qual o fator de potência nos terminais do primário do transformador?

Considere as informações a seguir para responder a questão.

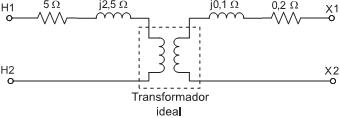

O circuito mostrado na Figura abaixo representa a modelagem de um transformador monofásico operando em regime permanente. A tensão nominal no lado primário (conexões H1 e H2) é de 1.000 V, enquanto a tensão nominal no lado secundário (conexões X1 e X2) é de 200 V. A resistência e a reatância de dispersão do enrolamento primário valem 5 O e j2,5 O, respectivamente, assim como a resistência e a reatância de dispersão do enrolamento secundário valem 0,2 O e j0,1 O, respectivamente. Os parâmetros referentes à magnetização e às perdas no núcleo foram desprezados. A potência nominal do transformador é de 4 kVA.

Um engenheiro, ao executar o ensaio de curto-circuito no transformador, conectou uma fonte de tensão controlável nos terminais do primário, enquanto os terminais do secundário estavam em curto-circuito. O procedimento realizado foi o de regular a amplitude da tensão aplicada pela fonte até que a corrente fornecida por ela fosse igual à corrente nominal do transformador.
Nessas condições, de acordo com o circuito da modela- gem apresentado, qual a tensão, em volts, aplicada no transformador?

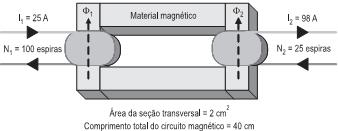

O transformador apresentado acima possui 100 espiras no enrolamento primário e 25 espiras no enrolamento secundário. O núcleo é feito de material magnético, com área da seção transversal igual a 2 cm² e constante ao longo de todo seu circuito magnético. Considere, ainda, que o comprimento total do circuito magnético é igual a 40 cm, por onde circulam os fluxos e . Esses fluxos estão em sentidos contrários, conforme mostra a Figura. O fluxo tem valor de 4.10^-4 Wb e é produzido pela passagem da corrente no enrolamento primário. Já o fluxo tem valor de 3,5.10^-4 Wb e é produzido pela passagem da corrente no enrolamento secundário.
Nessas condições, qual o valor, em Wb/A.m, da permeabilidade magnética do núcleo?

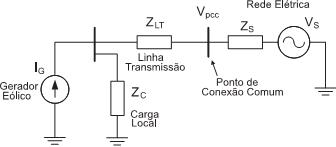

A Figura abaixo mostra, parcialmente, a representação monofásica da conexão de um gerador eólico conectado à rede elétrica. O gerador é representado por uma fonte de corrente e a rede elétrica é representada por seu equivalente no ponto de conexão comum (pcc). A tensão no pcc é igual a para uma determinada condição de operação.



Se ocorrer um aumento igual a na corrente injetada, o acréscimo da tensão no pcc para a nova condição de operação, em função das informações apresentadas, é

Em uma carga trifásica, as tensões fase-neutro e as correntes de fase são representadas no tempo por = 100√2 sen(ωt) V, = 100√2 sen(ωt - 120°) V, = 100√2 sen(ωt + 120°) V; e, respectivamente, = 5√2 sen(ωt + 60°) A, = 5√2 sen(ωt - 60°) A, = 5√2 sen(ωt + 180°) A, onde ω é a frequência angular do sistema.
O valor, em watt, da potência ativa total consumida pela carga é

O circuito ilustrado na Figura abaixo é constituído pela conexão em série de três capacitores de placas paralelas, onde todos os capacitores possuem placas com exatamente a mesma área e a mesma distância entre elas, onde as dimensões das placas são muito maiores que a distância que as separa. A única diferença entre os capacitores é o material empregado como dielétrico entre as placas, onde .


Entretanto, apesar das diferenças entre as constantes dielétricas, todos os três materiais apresentam a mesma rigidez dielétrica.
Dessa forma, nesse circuito, a

A Figura acima mostra os fasores de tensão e corrente de uma carga monofásica, em que = 50 V , = 20 A e = 30º.

De acordo com as informações apresentadas, o valor, em VAr, da potência reativa demandada pela carga é

Duas cargas elétricas pontuais idênticas com carga q = 0,4 µC e massa m = 10 g estão repousadas em equilíbrio no interior de um cone de base circular, constituído de material isolante, conforme ilustrado na Figura abaixo.

Nessas condições, qual é a altura h, em centímetros, em que as cargas pontuais estão em relação à ponta do cone?
