Considere as informações a seguir para responder a questão.

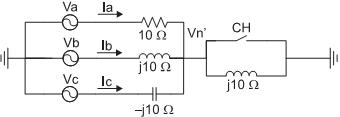

O circuito trifásico mostrado na Figura abaixo é composto por uma fonte trifásica equilibrada, uma carga trifásica desequilibrada, um reator de terra e uma chave CH. A fonte é de sequência ABC, com a tensão Va = 127∠0º V, e a carga desequilibrada está em conexão estrela, com o ponto de fechamento comum denominado Vn’, que será igual ao ponto de referência (terra) caso a chave CH esteja fechada.


Estando a chave CH aberta, em regime permanente, qual será o valor, em volts, do módulo da tensão Vn’ em relação ao ponto de referência (terra)?

Considere as informações a seguir para responder a questão
O circuito trifásico mostrado na Figura abaixo é composto por uma fonte trifásica equilibrada, uma carga trifásica desequilibrada, um reator de terra e uma chave CH. A fonte é de sequência ABC, com a tensão Va = 127∠0º V, e a carga desequilibrada está em conexão estrela, com o ponto de fechamento comum denominado Vn’, que será igual ao ponto de referência (terra) caso a chave CH esteja fechada.


Estando a chave CH fechada, em regime permanente, qual será o valor, em ampères, da componente de sequência negativa das correntes Ia, Ib e Ic mostradas na Figura?

O circuito da Figura acima é composto por uma fonte de corrente de valor 100∠0º , três resistências, um indutor e uma fonte de tensão controlada pela tensão .
Qual o valor, na forma retangular, da corrente , em ampères fornecida pela fonte de tensão?

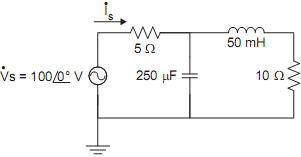

O circuito da Figura acima foi testado por um técnico e apresentado num relatório conforme os dados presentes na própria Figura. O fasor corrente relatado pelo técnico é igual a .
Qual a frequência da fonte de tensão Vs, em rad/s, utilizada no circuito?

No circuito elétrico da Figura acima, a expressão da impedância complexa equivalente, função da variável de Laplace e representada por (s), é

No circuito elétrico da Figura abaixo, sabe-se que a potência dissipada sobre o resistor de 40 Ω é de 57,6 W.
Com base nos valores dos resistores mostrados no circuito, o valor da fonte de tensão E, em volts, é

No circuito RLC da Figura abaixo, os componentes são considerados ideais e inicialmente descarregados.


Com um sinal da fonte de tensão senoidal, em volts, dado por v(t) = 15sen(10⁴ t), a expressão da corrente elétrica resultante, em amperes, será

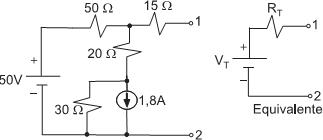

Considere o circuito elétrico resistivo da Figura abaixo, com uma fonte de tensão e uma de corrente, e o seu equivalente thevenin entre os pontos 1 e 2 ao lado.


O valor da tensão , em volts, é :

No circuito elétrico da Figura abaixo, todos os resistores são iguais e valem 10 kΩ cada. O capacitor vale 100 µF e está, inicialmente, carregado com uma determinada tensão.



Considerando-se que o capacitor se descarrega totalmente após 5 constantes de tempo, contando o tempo a partir do fechamento da chave (ch) em t = 0, o capacitor estará descarregado a partir de

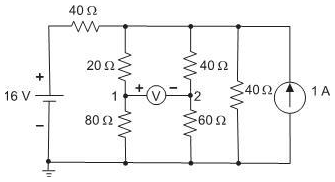

O circuito elétrico de corrente contínua mostrado na Figura é alimentado por uma fonte de corrente e outra de tensão. Um voltímetro ideal é posicionado para medir a tensão entre os pontos 1 e 2 do circuito.
De acordo com os valores mostrados na Figura, a tensão, em volts, medida pelo voltímetro é
