O diagrama de comando, mostrado acima, para o acionamento de um motor elétrico de indução corresponde a uma ligação

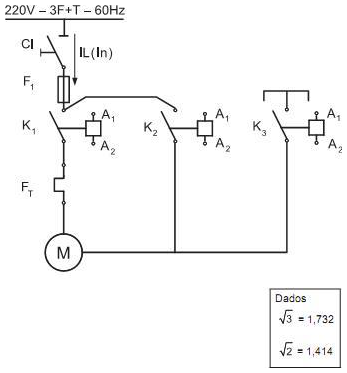

A Figura acima mostra um diagrama unifilar para aciona- mento de um motor elétrico de indução, onde IL(In) é a corrente nominal solicitada pelo motor. A corrente que circula nos contatores K₁ e K₂ é

A potência elétrica ativa total dessa carga, em watt, obtida da soma em cada fase será de

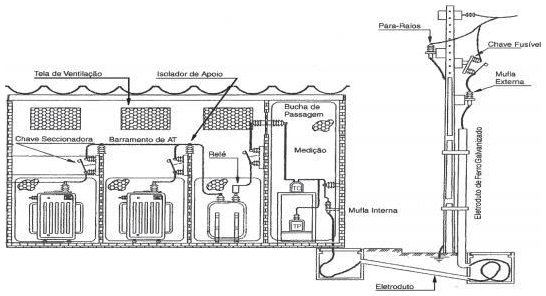

A Figura abaixo mostra a vista frontal de uma subestação de alta tensão com um ramal de entrada subterrâneo, a qual alimenta uma indústria de pequeno porte.


MAMEDE Fo. , João. Instalações Elétricas Industriais. 7. ed. Rio de Janeiro: Editora LTC, 2007. p. 583.

Observando-se os equipamentos instalados e suas posições, verifica-se que

No circuito mostrado na Figura acima, a bateria é ideal.
O valor, em ampères, da corrente I _x fornecida pela bateria é

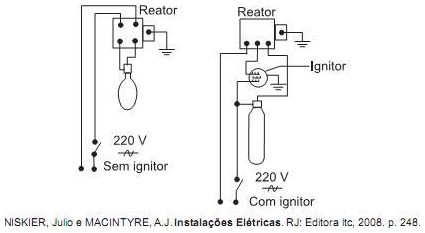

Os ignitores são dispositivos de partida usados em certos tipos de lâmpadas.

Como exemplos de lâmpadas que necessitam de ignitores, encontram-se as dos seguintes tipos:

No circuito em corrente alternada da figura acima, a tensão da fonte pode ser descrita matematicamente como uma função do tempo e representada por v_f = 20 cos ( ω t - 30° ) V, em que ω é a frequência angular da tensão.

O valor, em graus, do ângulo de fase da corrente I _f que passa pelo indutor é

O circuito mostrado na Figura é composto por uma fonte de tensão contínua de 20 V, um indutor de 20 mH, um resistor de 50 Ω e uma chave S. Considere que a chave S é ideal e está fechada por um tempo suficiente para que o circuito se encontre na situação de regime permanente.

Nessa situação, qual o valor da tensão, em volts, no resistor do circuito?

A Figura abaixo mostra as curvas do torque versus a velocidade do eixo de um motor de indução trifásico do tipo rotor de anéis


FITZGERALD, A. E., KINGSLEY Jr., Charles e UMANS, Stephen. Máquinas Elétricas. 6 ed. Porto Alegre: Ed. Bookman, 2006. p. 315. Adaptado

Na Figura, observa-se que o torque máximo ocorre em velocidades diferentes de acordo com a curva adotada.
Considerando-se esse tipo de motor, isso acontece quando a

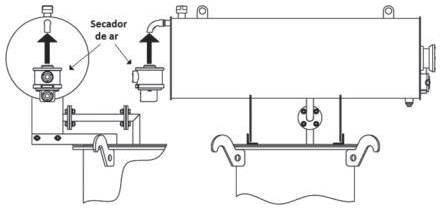

As grandes indústrias têm em suas subestações transformadores de potência elevada, os quais, muitas vezes, possuem tanque de expansão do óleo situado em sua parte superior, conforme mostra a Figura abaixo.


Manual de Instalação e Manutenção de Transformadores a Óleo. WEG. p.16

Esse tanque apresenta na ponta do tubo de saída/entrada de ar um componente denominado secador de ar, o qual tem a finalidade de retirar a umidade do ar que flui para a parte interna do transformador.
Para isso, utiliza em seu interior, como agente secador, um material denominado sílica-gel o qual deverá ser substituído pela equipe de manutenção quando ocorrer
