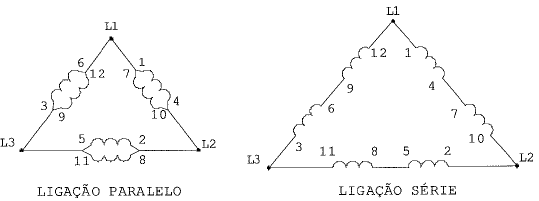

Observe as figuras a seguir.

As figuras acima representam duas configurações de ligações entre bobinas de um motor de indução trifásico de doze terminais.

A tensão suportável de cada bobina coincide com a tensão nominal do circuito trifásico equilibrado, cujas fases são Ll, L2 e L3. Assinale a opção que estabelece a relação da corrente de partida na ligação paralelo(Ipp) com a corrente de partida na ligação série (Ipsl.

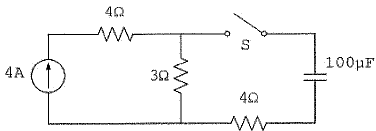

Observe o circuito de corrente contínua representado na figura a seguir.

Assinale a opção que apresenta a tensão do capacitar em regime permanente, após o fechamento da chave "S".

Observe a figura a seguir.

A figura acima representa um diagrama de força e comando de um motor de indução trifásico com três terminais acessíveis. Assinale a opção que corresponde ao tipo de chave representada no diagrama acima.

Considerando os motores de indução trifásicos, analise as afirmativas abaixo.

I - O motor de indução gaiola de esquilo permite a inserção de resistências em série com o enrolamento trifásico do rotor, de modo a controlar sua velocidade.

II - O motor Dahlander possui duas velocidades com um só enrolamento, uma sendo o dobro da outra.

III- O motor de rotor bobinado possui velocidade nominal de operação igual à velocidade síncrona do campo do estator.

Assinale a opção correta.

Orna fonte de tensão alternada monofásica de !$ 200 \sqrt{2} V_{rms} !$ alimenta uma carga composta por 10KW (resistiva), 15kVAr(capacitiva) e 25kVAr(indutiva). Assinale a opção que corresponde à corrente eficaz drenada pela carga.

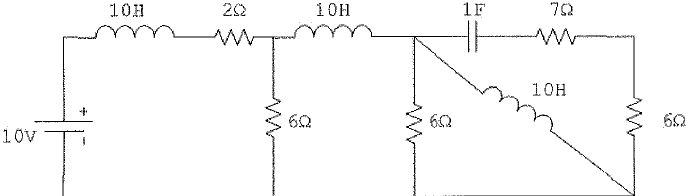

Observe o circuito a seguir.

Com relação a esse circuito, suponha que os componentes elétricos são passivos ideais com parâmetros concentrados. Sendo assim, determine o valor da corrente em regime permanente fornecida pela bateria, e assinale a opção correta.

Assinale a opção que NÃO apresenta uma lâmpada do tipo de descarga.

Assinale a opção que NÃO corresponde a um método de partida de motores elétricos.

Analise as afirmativas abaixo. Com relação ao Método (Sistema de Proteção correto afirmar que: de Franklin para projeto de um SPDA contra Descargas Atmosféricas), é

I - Consiste em determinar um volume de proteção propiciado por um cone.

II - É possível ser utilizado para qualquer altura de edificação.

III- O grau de proteção é dado exclusivamente pela estatística de incidência de descargas atmosféricas na região.

IV - Não é necessário aterramento.

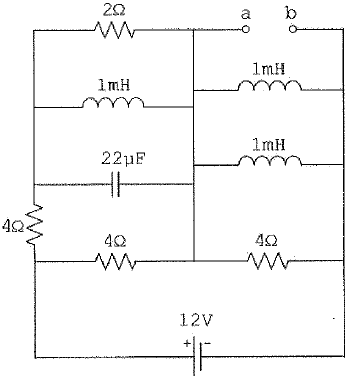

Observe o circuito a seguir.

Admitindo-se que o circuito acima está em regime permanente e que possui componentes elétricos passivos e ideais em seus parâmetros concentrados, assinale a opção que apresenta o valor da tensão entre os terminais "a'' e "b".
