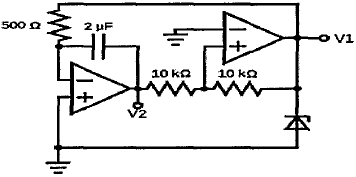

Analise o circuito a seguir, no qual o diodo apresenta tensão de ruptura de Zener de 5 V e tensão de polarização direta de 0,5 V.
Assinale a opção que apresenta o período dos sinais V1 e V2, considerando que as saídas dos amplificadores operacionais ideais saturam em 7,5 V e -7,5 V.
Provas
Observe a tabela verdade abaixo.
| A | B | C | S |
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | |
| 1 | 1 | 1 |
Considere que os dados da tabela serão utilizados para montar um circuito lógico simples com entrada A, B e C e salda S e utilizando somente uma porta lógica E (ANO), uma porta lógica OU ( OR) e uma porta inversora. Assim, ainda que parte da informação da tabela esteja incompleta, é correto afirmar que os valores de S da penúltima e última linhas da tabela são respectivamente, iguais a:
Provas
Considere a tabela verdade abaixo, na qual X representa uma condição irrelevante. Assinale a opção que apresenta a expressão lógica de S da maneira mais simplificada possível.
| A | B | C | S |
| 0 | 0 | 0 | X |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | X |
Provas

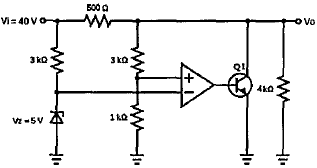

Observe a fonte regulada abaixo.
Calcule o valor da corrente de coletor no transistor Q1, dado que a tensão de Zener do diodo é 5 V e a tensão de entrada Vs é 40 V, e assinale a opção correta.
Provas

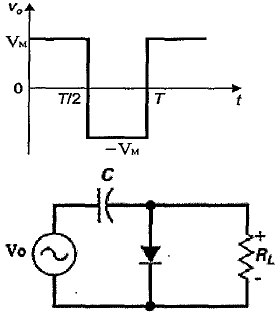

Analise o circuito abaixo, no qual a fonte apresenta tensão em onda quadrada de valor DC.
Assinale a opção que apresenta as tensões máxima e mínima no resistor RL.
Dados: !$ V_M = 10v; Vd = 0,7 v;\,e\,RC >> T !$
Provas
Com relação à álgebra de Boole, assinale a opção que apresenta a identidade que está INCORRETA.
Provas
Com relação aos diodos, analise as afirmativas abaixo.
I- Quanto maior a intensidade luminosa incidente em um fotodiodo, maior o número de portadores minoritários e menor a corrente reversa.
lI- A ideia básica de um acoplador ótico é usar uma câmera ressonante espelhada que reforça a emissão de ondas de luz em uma frequência simples de mesma fase.
IlI- O efeito que permite a emissão de luz em um LED é a eletroluminescência.
IV- Na região de fuga em um diodo Zener, a corrente é baixa e positiva.
Assinale a opção correta.
Provas
Dado o diagrama ladder abaixo, determine a equação lógica correspondente à salda S e assinale a opção correta.
Provas
Com relação às memórias, assinale a opção INCORRETA.
Provas
Com relação às famílias de circuitos lógicos, assinale a opção correta.
Provas
