É correto afirmar que o tiristor é um dispositivo semicondutor:

Examine a figura abaixo.

Sabendo que o diodo vermelho tem uma tensão de ruptura reversa de 3 V e uma tensão média de 2 V, quando ligado, e o diodo azul tem uma tensão média de 5V, quando ligado, assinale a opção que apresenta o valor de R para garantir uma corrente de 50 mA e que também apresenta a explicação sobre o funcionamento do circuito.

Dados: Vcc = 12 V.

Examine o circuito abaixo.

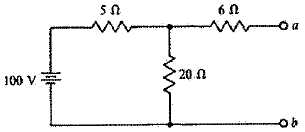

Qual resistor deve ser conectado entre os terminais a e b do circuito acima para que uma corrente de 5A passe por ele?

Em um laboratório foram encontrados dois componentes eletrônicos passivos de dois terminais com a descrição ilegível. Foram executados diversos testes para identificar os componentes, denominados CP1 e CP2. Primeiramente, foi utilizado um multímetro na função de continuidade em CP1, e o valor foi no limite da escala, \( >10 M \Omega \). Em seguida, a polaridade do componente foi invertida e uma nova medição foi realizada, resultando em um valor baixo que fez o multímetro emitir um som "bip" agudo continuado. O mesmo teste foi executado com CP2, resultando em uma leitura de valor baixo que fez o multímetro emitir som. Não houve diferença na medição com a inversão da polaridade. Em seguida, o componente CP2 foi conectado em série com um resistor, cuja tensão foi medida por um osciloscópio. O circuito foi alimentado por um gerador de funções, que executou uma varredura utilizando um sinal senoidal. Foi observado no osciloscópio que, acima de determinada frequência, o sinal era fortemente atenuado. Sendo assim assinale a opção que apresenta os tipos dos dispositivos CP1 e CP2, respectivamente.

Examine o circuito da figura abaixo.

Sabendo que os transistores estão casados e a fonte de sinal Vi é puramente AC, calcule a corrente de polarização lc e assinale a opção correspondente.

Dados: \( V_{cc} = 9V; V_{ee} = -9V; V_{be} = 0,6 V; R_e = 42 k\Omega \ e \ R_c = 47 k\Omega \).

Com relação aos circuitos equivalentes de Thevenin e de Norton, assinale a opção INCORRETA.

Examine a figura abaixo.

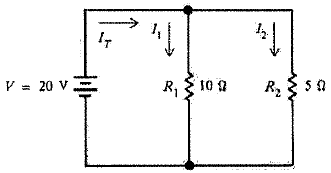

Para uma potência P entregue pela fonte de 20V, quantos watts são consumidos pela resistência R1?

Examine a figura abaixo.

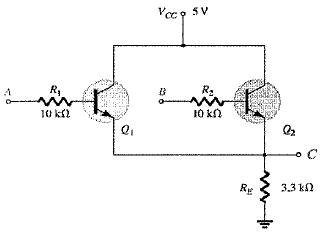

Dadas as entradas A e B, e salda C, qual operação lógica pode ser realizada com o circuito acima por meio de níveis lógicos TTL?

Examine a figura abaixo.

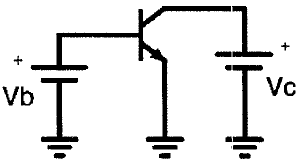

No que se refere às regiões de operação do transistor, assinale a opção correta.

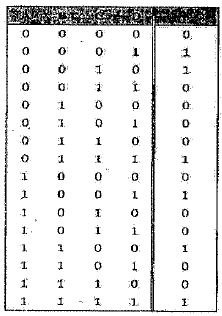

Determine a expressão booleana da tabela verdade abaixo e assinale a opção correta.
