J. Niskier, Manual de instalações elétricas. LTC, 1.ª Ed., 2005, p. 58 (com adaptações).

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue o item.

De acordo com a parte mostrada da planta, o circuito 1, no ambiente representado, serve apenas para alimentar os pontos de luz no teto; contudo, há a indicação que esse circuito passa para outro ambiente, onde pode estar sendo utilizado para outros fins.

C. M. Franchi, Acionamentos elétricos. In: Érica, 2.ª Ed., 2007, p. 156. (com adaptações).

A figura acima mostra os diagramas de comando e de força para acionamento de um motor de indução trifásico. Neste último diagrama, os dispositivos de acionamento e de proteção comportam-se como se formassem uma chave de partida direta do motor, responsável pelo acionamento direto do motor. Com base nessas informações, julgue o item a seguir, a respeito de acionamentos elétricos.

Considere a seguinte situação.

Pressionado o botão de impulso S1, o motor partiu suavemente, a lâmpada incandescente de sinalização H1 piscou, apagando-se em seguida. O motor atingiu velocidade de regime permanente, mantendo esse estado até ser desligado. Nessa situação, é correto afirmar que durante a partida do motor ocorreu algum problema com a lâmpada, pois ela deveria ter permanecido acesa até que o motor fosse desligado.

C. M. Franchi, Acionamentos elétricos. In: Érica, 2.ª Ed., 2007, p. 156. (com adaptações).

A figura acima mostra os diagramas de comando e de força para acionamento de um motor de indução trifásico. Neste último diagrama, os dispositivos de acionamento e de proteção comportam-se como se formassem uma chave de partida direta do motor, responsável pelo acionamento direto do motor. Com base nessas informações, julgue o item a seguir, a respeito de acionamentos elétricos.

As concessionárias de energia elétrica permitem que, em instalações industriais, motores de indução trifásicos com qualquer potência sejam acionados com chave de partida direta, desde que a partida ocorra sem carga.

C. M. Franchi, Acionamentos elétricos. In: Érica, 2.ª Ed., 2007, p. 156. (com adaptações).

A figura acima mostra os diagramas de comando e de força para acionamento de um motor de indução trifásico. Neste último diagrama, os dispositivos de acionamento e de proteção comportam-se como se formassem uma chave de partida direta do motor, responsável pelo acionamento direto do motor. Com base nessas informações, julgue o item a seguir, a respeito de acionamentos elétricos.

O dimensionamento da chave de partida direta depende da corrente nominal do motor. Além disso, a corrente nominal do contator deve ser igual ou superior à corrente nominal do motor.

C. M. Franchi, Acionamentos elétricos. In: Érica, 2.ª Ed., 2007, p. 156. (com adaptações).

A figura acima mostra os diagramas de comando e de força para acionamento de um motor de indução trifásico. Neste último diagrama, os dispositivos de acionamento e de proteção comportam-se como se formassem uma chave de partida direta do motor, responsável pelo acionamento direto do motor. Com base nessas informações, julgue o item a seguir, a respeito de acionamentos elétricos.

Utilizando-se os componentes do circuito de comando e seguindo os procedimentos normais para acionamento e parada do motor, o desligamento do motor deve ser feito pressionando-se primeiro o botão de impulso S1 e, logo em seguida, o botão S0.

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue o item seguinte.

Havendo curto-circuito no ponto D dessa instalação, todos os dispositivos de proteção ficarão submetidos à mesma corrente de curto-circuito.

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue o item seguinte.

Em função do tipo de proteção adotado em P₁, P₂, P₃ e P₄, os ajustes podem ser de forma dependente ou independente da corrente. No primeiro caso, a proteção atua seguindo uma curva de tempo versus corrente, conhecida como tempo inverso.

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue o item seguinte.

Entre dois dispositivos de proteção consecutivos é verificado um intervalo de coordenação crescente, iniciando com 0,1 s no dispositivo P₄ e chegando a 1,3 s no dispositivo P₁.

J. Mamede Filho, Instalações elétricas industriais. LTC, 7.ª Ed., 2007, p. 461 (com adaptações).

Considerando a figura acima, que mostra a curva típica da integral de Joule para um cabo de baixa tensão, julgue o item que se segue, acerca de proteção de barramentos de baixa tensão.

No gráfico acima, \(I_C\) representa a capacidade nominal de corrente do cabo e \(I_\ell\) é o valor de corrente no cabo com o qual se tem, provavelmente, o início do processo de deterioração da isolação do condutor.

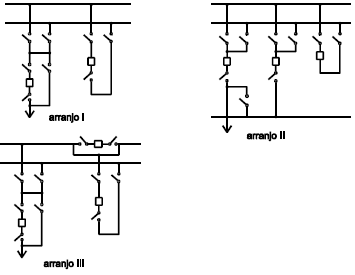

P. Almeida, R. Prada, Esquemas de proteção de sistemas de energia elétrica. EPUB, 2005, p. 190-1 (com adaptações).

Um aspecto comum desses arranjos é que, caso ocorram defeitos em uma das barras do arranjo, é impossível preservar os circuitos das barras sem defeitos.
