P. Almeida, R. Prada, Esquemas de proteção de sistemas de energia elétrica. EPUB, 2005, p. 190-1 (com adaptações).

P. Almeida, R. Prada, Esquemas de proteção de sistemas de energia elétrica. EPUB, 2005, p. 190-1 (com adaptações).

Caso seja necessário, em função da evolução da carga no sistema elétrico, esses tipos de arranjo podem ser adequados para conversão para arranjo com configuração do tipo barra de operação e transferência.

O gráfico na figura acima representa as características de tensão a vazio e de corrente de curto-circuito de um gerador trifásico. A grandeza V₀ é a tensão fase-neutro a vazio nos terminais do gerador e I_a é a corrente na armadura quando os terminais do gerador são curto-circuitados. A resistência por fase no circuito da armadura é desprezível.

Considerando as informações acima, julgue o item subsequente.

Caso o gerador síncrono seja de rotor cilíndrico e esteja alimentando uma carga com fator de potência capacitivo igual a 0,8, é correto afirmar que, para essa condição de carga, o gerador apresenta regulação positiva.

O gráfico na figura acima representa as características de tensão a vazio e de corrente de curto-circuito de um gerador trifásico. A grandeza V₀ é a tensão fase-neutro a vazio nos terminais do gerador e I_a é a corrente na armadura quando os terminais do gerador são curto-circuitados. A resistência por fase no circuito da armadura é desprezível.

Considerando as informações acima, julgue o item subsequente.

A reatância síncrona não-saturada por fase do gerador é inferior a 2,5.

O gráfico na figura acima representa as características de tensão a vazio e de corrente de curto-circuito de um gerador trifásico. A grandeza V₀ é a tensão fase-neutro a vazio nos terminais do gerador e I_a é a corrente na armadura quando os terminais do gerador são curto-circuitados. A resistência por fase no circuito da armadura é desprezível.

Considerando as informações acima, julgue o item subsequente.

O valor da reatância síncrona não-saturada de um gerador síncrono de rotor cilíndrico não depende da posição do rotor. Contudo, se o gerador tem rotor de polos salientes, a posição desse rotor influencia o valor da referida reatância.

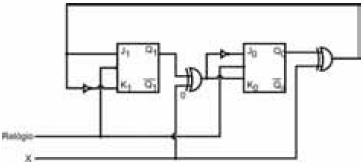

A figura acima mostra um circuito sequencial que usa flip-flops JK gatilhados por borda de descida, implementado com circuitos integrados com tecnologia TTL. Nesse circuito, o relógio é um sinal TTL compatível com os circuitos integrados usados e o sinal X é um sinal de controle TTL que pode ter valor lógico 0 ou 1. Com relação a esse circuito, julgue o item abaixo.

Se o sinal X estiver em nível lógico 0, então a sequência realizada pelos bits Q₁Q₀ será 00 \(\rightarrow\) 01 \(\rightarrow\) 11 \(\rightarrow\) 10 \(\rightarrow\) 00, e se repetirá de forma cíclica.

A figura acima mostra um circuito combinacional que utiliza um multiplexador de 4 para 1, com dois bits de controle C₀ e C₁, 4 bits de entrada, E₃ , E₂ , E₁ e E₀ , e uma saída S. O circuito construído com base nesse multiplexador tem 8 entradas, A, B, C, D, E, F, G e H, e uma saída S que coincide com a saída do multiplexador. Com relação a esse circuito, julgue o item abaixo.

Se os bits ABCDEFGH tiverem o valor 11110000, então a saída S terá o valor 1.

Em um material condutor com formato de um cilindro perfeito de raio \(\delta\), comprimento \(L\) e resistividade \(\rho\), a resistência elétrica entre as duas bases do cilindro é dada por \(R = {\rho L \over \pi \delta^2}.\)

Em um sistema que processa um sinal de entrada \(x(t)\), produzindo uma saída \(y(t)\), a relação entre a entrada e a saída é \({d^2 y(t) \over dt^2} -3 {dy (t) \over dt} + 2y (t) = x (t)\), em que \(t\) é o tempo.

Com relação a esse sistema, julgue o item que se segue.

No domínio \(s\) da transformada de Laplace, a função de transferência do sinal é dada por \(H(s) = { 1 \over s^2 - 3s + 2} .\)

Em um sistema que processa um sinal de entrada \(x(t)\), produzindo uma saída \(y(t)\), a relação entre a entrada e a saída é \({d^2 y(t) \over dt^2} -3 {dy (t) \over dt} + 2y (t) = x (t)\), em que \(t\) é o tempo.

Com relação a esse sistema, julgue o item que se segue.

Se a entrada \(x(t)\) desse sistema for uma função degrau unitário cujo início ocorra no instante \(t = 0\), a resposta \(y(t)\) será constituída de uma única função exponencial da forma \(y(t) = e^{-t/k}\), em que \(k\) é uma constante.
