Segundo a norma ISA S 5.1, o símbolo de uma válvula autoreguladora de pressão de impulso externo para regulação de pressão a montante é:

O diagrama de interligação de instrumentos que representa uma malha de medição e controle de vazão, contendo placa de orifício, transmissor diferencial de pressão, extrator de raiz quadrada, controlador registrador e válvula de controle, é:

A figura mostra um esquema de controle em tanque de armazenamento. Este controle é do tipo:

Assinale a afirmação INCORRETA.

Quando se deseja instalar um rotâmetro para medição da vazão do fluido numa tubulação, de forma que sejam facilitados procedimentos de manutenção e limpeza, este deverá ser instalado em posição:

A denominação do equipamento que ocupa o nó central de uma rede de computadores com topologia em estrela é:

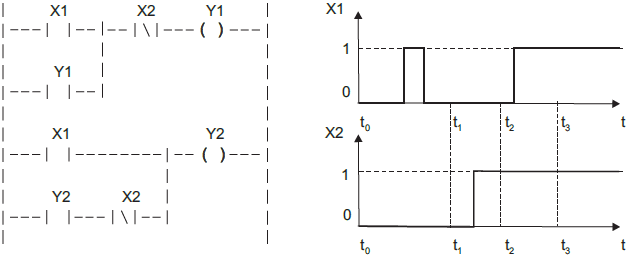

Considere o programa em diagrama de contatos da figura, implementado num CLP. Em t = t₀, todas as variáveis encontram-se em nível lógico 0. Os sinais X1 e X2 sofrem as variações para t t0 indicadas na figura. A seqüência com os níveis lógicos de Y1 para os tempos t₁ e t₂ e de Y2 para o tempo t₃ é:

Num dado CLP, um programa de aplicação possui tempo de varredura de 100ms. Os tempos de respostas dos módulos de entrada nas transições de 0 para 1 e de 1 para 0 são, respectivamente, 5ms e 10ms. Deseja-se detectar pelo CLP um sinal discreto, periódico e do tipo onda quadrada. Executando o programa de aplicação, o período mínimo da onda quadrada, em ms, deverá ser de:

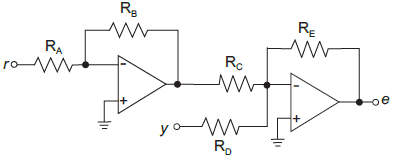

A figura ilustra o circuito elétrico correspondente à implementação de parte de um sistema de controle. A equação que relaciona o sinal e com os sinais r e y é:

Para medição da vazão de um líquido em escoamento numa tubulação com possibilidade de formação de vapor, utiliza-se uma placa de orifício. O orifício da placa a ser instalada na tubulação deverá ser do tipo:
