A respeito das formas de medição de pressão é correto afirmar que a pressão:

Analisando a pinagem do Circuito Integrado mostrado na figura, conclui-se que se trata, tipicamente, de um:

Deseja-se digitalizar o sinal v(t)=5sen(10t), t !$ \ge !$ 0. Para que o erro de quantização da conversão analógico/digital não seja maior que 0,16 Volts, o número mínimo de bits necessários para digitalizar uma amostra do sinal v(t) é:

Em um sistema digital, deseja-se converter um sinal serial em um sinal paralelo de 8 bits. Para tal, deve-se utilizar um circuito do tipo:

Deseja-se implementar a função Y=ABC a partir de três sinais lógicos A, B e C . Somente estão disponíveis para a implementação portas do tipo OU de duas entradas e portas inversoras. O número mínimo de portas OU para implementar a função Y é:

Dentre os barramentos listados, qual possui a menor capacidade de comunicação em MB/s?

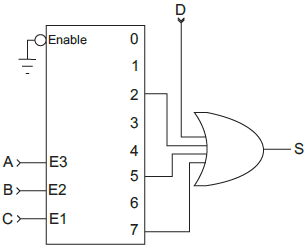

A figura ilustra um decodificador com 3 entradas e 8 saídas, onde o sinal de entrada E3 representa o bit mais significativo. A expressão lógica de S implementada pelo circuito digital é:

Um shopping center possui vários andares de garagem. Entre dois andares consecutivos, existem rampas estreitas e semicirculares interligando-os. Essas rampas somente permitem a passagem de um único carro por vez, esteja o carro subindo ou descendo. Para evitar que dois carros se encontrem no meio da rampa, fazendo com que um deles tenha que voltar de ré, a administração do shopping instalou ao longo de cada rampa quatro sensores (S₁, S₂, S₃ e S₄) que monitoram a presença de veículos. Cada um dos sensores cobre um quarto do comprimento da rampa, sem superposição.

A fim de evitar acidentes, seria necessário que um segundo carro somente ingressasse na rampa quando o anterior já tivesse saído.

Assim, os sensores serão utilizados para acionar um alarme sonoro, caso dois ou mais carros entrem na rampa simultaneamente. Nesse caso, dentre as opções abaixo, a lógica de acionamento do alarme, em função dos sinais dos sensores, será:

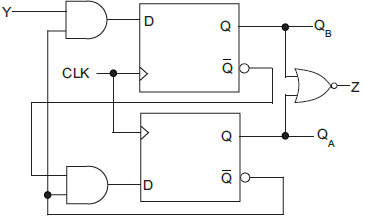

Sabendo-se que Y = 1 e Q_B = Q_A = 0, o próximo estado Q_B QA e a próxima saída Z são, respectivamente:

O circuito da figura representa um comparador de magnitude de 1 bit. Suas saídas S₁, S₂ e S₃, respectivamente, significam:
