Considere a figura e o texto a seguir para responder a questão.

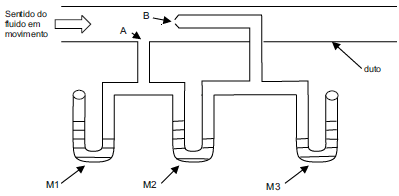

A figura apresenta um esquema de medição das pressões sobre um fluido em circulação num duto. O orifício A é um orifício de pressão com eixo perpendicular à corrente do fluido. O orifício B está colocado no sentido oposto da corrente do fluido. M1, M2 e M3 são manômetros de tubo em “U”, sendo que M1 e M3 possuem uma de suas extremidades abertas, como indicado na figura.

Sabendo-se que a leitura do manômetro M1 é 20 psig e do manômetro M3 é 40 psig, a leitura do manômetro M2 é:

Considere a figura e o texto a seguir para responder a questão.

A figura apresenta um esquema de medição das pressões sobre um fluido em circulação num duto. O orifício A é um orifício de pressão com eixo perpendicular à corrente do fluido. O orifício B está colocado no sentido oposto da corrente do fluido. M1, M2 e M3 são manômetros de tubo em “U”, sendo que M1 e M3 possuem uma de suas extremidades abertas, como indicado na figura.

Os manômetros M1, M2 e M3 indicam, respectivamente, as seguintes pressões do fluido em movimento:

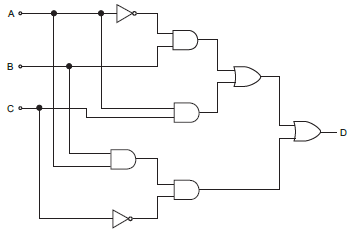

No circuito combinacional da figura, os sinais A, B, C e D são variáveis booleanas. Uma expressão correta e simplificada para o sinal de saída D é:

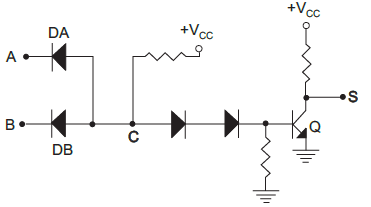

O circuito a seguir implementa uma porta NAND. As referências de tensões para os níveis lógicos 0 e 1 são, respectivamente, terra e +V_CC.

Convencionou-se ON para o estado de condução do diodo ou saturação do transistor e OFF para o estado de corte dos componentes.

Quando a entrada digital A estiver em nível 0 e a entrada B em 1, os diodos DA, DB e o transistor Q estarão, respectivamente, em:

O circuito da figura acima é montado usando-se a tecnologia MOS e representa uma porta lógica que implementa a função:

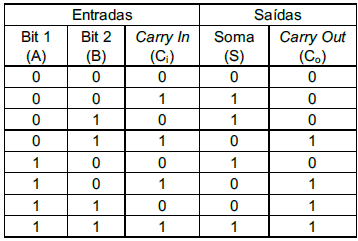

Considere a tabela-verdade de um circuito somador de 2 bits completo:

Sabendo-se que o símbolo !$ \oplus !$ denota a operação ou exclusivo, a equação booleana das saídas Soma e Carry Out são dadas, respectivamente, por:

Um microprocessador tem barramento de endereços de 16 bits, barramento de dados de 32 bits e usa um relógio externo de comunicação de 20 MHz. Portanto, sua capacidade máxima de comunicação de dados, em MB/s, é:

A figura ilustra um multiplexer com 4 entradas e uma saída, onde S1 representa o bit de comando mais significativo.

A expressão lógica de Y implementada por este circuito digital é:

Dispondo apenas de circuitos integrados do tipo 74LS03, que possuem quatro portas NOR com duas entradas, o número mínimo necessário destas portas, para implementar a função XOR, ilustrada acima, é:

Considerando !$ Y=A \oplus B !$ (A ou exclusivo B), uma expressão equivalente para Y é:
