Um determinado circuito digital possui a equação booleana de saída dada por:

!$ Y=\overline{AB+B\overline{C}+C} !$

Utilizando as regras de simplificação da álgebra booleana, verifica-se que Y corresponde a seguinte expressão:

Considere o mapa de Karnaugh mostrado no quadro abaixo.

A função booleana simplificada, dada em soma de produtos, correspondente a este mapa é:

Com relação aos componentes semicondutores de disparo, usados para controle de potência em sistemas elétricos, é INCORRETO afirmar que:

A função do resistor de realimentação R no Schmitt-Trigger é:

Sobre o funcionamento do Schmitt-Trigger, assinale a afirmação correta.

O diodo Shockley é também conhecido como diodo:

Considere as figuras e o texto abaixo, para responder a questão.

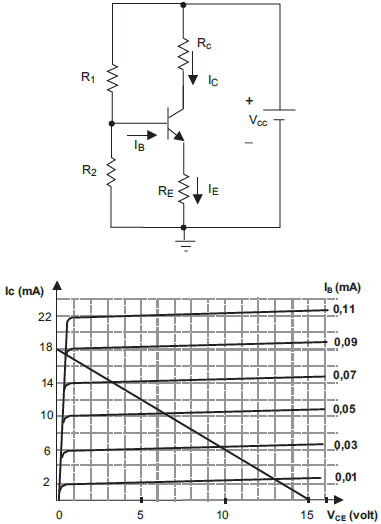

As figuras mostram um circuito transistorizado operando na região ativa com V_BE=0,6 V e as curvas características do transistor com a reta de carga correspondente.

Considerando que o circuito apresenta: R₁=110 k!$ Ω !$ , R₂=40 k!$ Ω !$ e R_E=340 , os valores aproximados de R_C, em !$ Ω !$, e I_B, em !$ \mu !$A, são, respectivamente:

Considere as figuras e o texto abaixo, para responder a questão.

As figuras mostram um circuito transistorizado operando na região ativa com V_BE=0,6 V e as curvas características do transistor com a reta de carga correspondente.

Com base nas curvas características, o transistor apresenta um parâmetro (beta), aproximadamente, igual a:

No circuito da figura, considere o amplificador operacional ideal, R₁=10k!$ Ω !$ e R2=20k!$ Ω !$ . O ganho de tensão !$ \large{V_o \over V_i} !$ é:

O gráfico ilustra a potência dissipada em watts sobre uma carga resistiva R_L, na medida em que sua resistência é variada. A carga encontra-se em série com uma fonte de tensão de 5 V e resistência interna R_S. O valor da resistência interna R_S da fonte, em ohms, é:
