Avanços tecnológicos na área de microeletrônica permitem o desenvolvimento de redes de sensores sem fio cujos nós são cada vez menores e com maior capacidade de processamento. A figura acima ilustra um diagrama simplificado de um nó sensor que opera em tempo real. O sinal presente na saída do sensor, x(t), representa uma forma de onda digital na taxa de 10 kbaud (amostras/s). Esse sinal passa por um processamento digital implementado em DSP que realiza 5000 multiplicações por amostra. Considerando-se que esse processamento deve consumir, no máximo, 80% da capacidade de processamento do DSP, o requisito mínimo do DSP, em termos de MMPS (milhões de multiplicações por segundo), é:

A respeito dos equipamentos de ligação inter-redes, assinale a afirmação correta.

Há algum tempo, os sistemas finais conectados à Internet eram primordialmente computadores convencionais. Atualmente, uma vasta gama de sistemas finais estão conectados à Internet, tais como: sensores para monitoramento de prédios, pontes, atividade sísmica, estuários, funções biomédicas, equipamentos eletrônicos residenciais, telefones celulares, câmeras web e computadores de mão. Diversos fatores contribuem para o sucesso da Internet. Entre eles, estão os meios de comunicação não guiados, dos quais são exemplos:

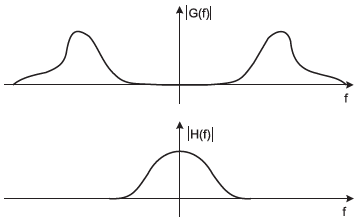

As figuras apresentadas acima mostram amplitudes de espectros típicos de dois sinais, os quais devem ser transmitidos usando modulações em amplitude. Deseja-se reduzir a largura de banda do sinal modulado sem, no entanto, impor severos requisitos nas especificações dos filtros de transmissão e de recepção. O esquema de modulação em amplitude mais indicado é:

Um sinal analógico, antes da conversão A/D, deve ser amostrado através de um chaveamento eletrônico, visando a obter valores numéricos desse sinal (amostras) espaçados no tempo pelo período de amostragem (T). Este sinal passa por um bloqueador de ordem zero ZOH (Zero Order Hold) com o objetivo de manter o valor da amostra constante durante o período de amostragem, facilitando a conversão binária. A expressão no domínio do tempo do ZOH, onde x(t) é a entrada e y(t) é a saída, é dada por:

Um processador tem sua arquitetura de acordo com a figura abaixo.

A esse respeito, analise as afirmativas a seguir.

I - A informação trocada entre o processador e um dispositivo de I/O sempre passa pelo FSB.

II - O acesso à RAM é feito com o mesmo relógio de operação do processador

III - O termo on-die refere-se ao fato de a memória cache estar integrada na mesma pastilha semicondutora da CPU.

IV - As placas PCI operam com a freqüência de relógio do FSB.

A(s) afirmativa(s) correta(s) é(são) apenas:

Um processador possui um barramento de dados interno de 32 bits, mas comunica-se com os periféricos de I/O usando um barramento de dados externo de 16 bits. Sabendo-se que o processador roda as instruções da família x86, o número de ciclos de barramento de I/O gastos pela instrução out, no trecho de programa listado a seguir, é:

mov dx,301h ;escolhe endereço de I/O (16 bits)

out dx,eax ;envia acumulador de 32 bits para a porta

Observe o circuito apresentado a seguir.

Deseja-se medir o valor da capacitância de um determinado capacitor. Para isso, com o auxílio de um gerador de tensão senoidal e de um osciloscópio, monta-se, em laboratório, o circuito apresentado na figura acima. A amplitude da senóide de entrada é mantida constante. Verifica-se, com o auxílio de um osciloscópio, que a amplitude do sinal de saída varia com a freqüência e atinge o valor máximo em !$ ω=1000 !$rad/s. Considerando que os componentes sejam ideais, a capacitância C, em μF, e o ganho !$ \left\vert {\large{V_0(J ω) \over V_l(j ω)}} \right\vert !$ máximo são, respectivamente:

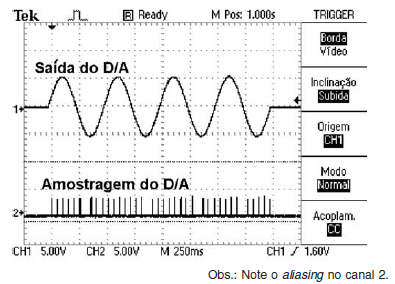

Observe a figura a seguir.

Um circuito digital contém uma memória de 256 posições que armazena amostras para a geração de uma forma de onda senoidal. Sabe-se que as 256 posições correspondem a exatamente 1 período da senóide e que todas as amostras são varridas no processo de conversão.

A taxa de amostragem do conversor D/A, em amostras por segundo, de acordo com a escala de tempo usada no osciloscópio da figura, é:

Arredondamentos em sistemas digitais introduzem não-linearidades que podem levar à dinâmica conhecida como ciclo-limite.

Para ilustrar este fato, considere um sistema que apresenta a situação descrita pela seguinte equação recorrente discreta:

!$ y_{k+1}=Q(-0,8y_k) !$ com !$ k ∈ \mathbb{N} !$

onde Q(y) é a função que arredonda o número real y para o inteiro mais próximo. Este sistema apresenta:
