Dados os conjuntos I = {10, 11, 7, 5, 4, y, 9} e II = {8, x, 11, 10, y, 5, 2} e sabendo-se que a intersecção de I e II é dada pelo conjunto {3, 11, 9, 5}, o valor da expressão !$ \dfrac {\text{x}^2 + (3\text{y} + 20)} 2 !$ é igual a

Hidrociclones são equipamentos de separação sólido/fluido freqüentemente empregados na retirada de areia do óleo extraído em plataformas marítimas.

Com relação a esse equipamento, assinale a afirmativa correta.

Considere um sistema de decantação para separação sólido/fluido cujas partículas estão apenas sob influência do campo gravitacional e das forças de superfície. Nesse caso, a velocidade da “frente” de sedimentação

Um trocador de calor de tubos concêntricos foi projetado para promover o resfriamento de uma corrente de óleo usando água como fluido refrigerante. De acordo com as condições de projeto, a temperatura de saída da corrente de óleo era menor que a temperatura de saída da corrente de água. Assim, esse trocador de calor

Com relação ao fenômeno de troca de calor por convecção forçada no interior de tubos, o coeficiente convectivo de transferência de calor é influenciado

Um trocador de calor casco-tubos opera com escoamento de óleo através do casco para aquecer uma corrente de 2,5 Kg.s^-1 de água, desde a temperatura de 15 ºC até 85 ºC. A temperatura do óleo na entrada do trocador é igual a 160 ºC e na saída é igual a 100 ºC. Tal trocador é formado por 10 tubos de parede muito fina, cada tubo comdiâmetro igual a 25 mm e 8 passes através do casco.

(Dados:

• Coeficiente convectivo médio de transferência de calor, nas condições de operação do trocador para o óleo, é igual a 354 W.m^-2 e para a água pode ser considerado infinito.
• O calor específico da água é aproximadamente constante e igual a 4.200 KJ.Kg^-1.K^-1, assim como o do óleo, admitido igual a 2.400 KJ.Kg^-1.K^-1.)

O fator de correção para o trocador é igual a 1 e a média logarítmica da diferença entre as temperaturas dos fluidos é igual a 80 ºC. Para atender as condições de projeto, a vazão mássica de óleo e o comprimento do casco do trocador, respectivamente, devem ser iguais a

A formação de incrustações é um fenômeno típico no escoamento em tubulações que compõem trocadores de calor do tipo casco e tubos. Um exemplo típico é a deposição de carbonato de cálcio (CaCO₃) incrustando as tubulações dos trocadores de calor que usam água como fluido refrigerante. Esse efeito reduz a eficiência de troca térmica e o calibre desses dutos.

A esse respeito, sob o ponto de vista de transferência de calor, a redução da eficiência térmica pode ser explicada pela deposição de carbonato de cálcio, que provoca

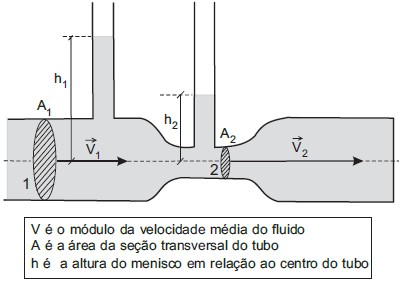

O Tubo de Venturi é um instrumento usado como medidor de vazão de fuidos e corresponde a um tubo horizontal, dotado de um estrangulamento, conforme indica a figura.

Com base na figura acima, conclui-se que

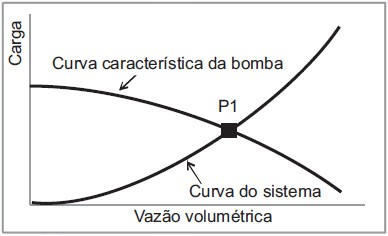

A figura a seguir ilustra a relação entre a curva característica de uma bomba centrífuga e a curva de perda de carga do sistema de escoamento de um líquido, no qual a bomba mencionada será instalada.

Neste sistema, o(a)

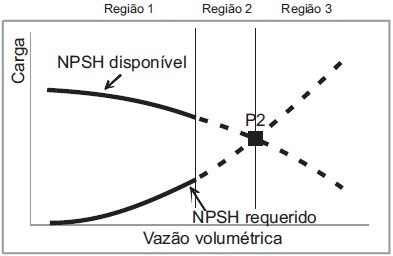

Um sistema de bombeio de fluido usando uma bomba centrífuga apresenta a seguinte relação entre o NPSH disponível pelo sistema na sucção e o requerido pela bomba:

A esse respeito, considere as afirmativas a seguir.

I - O ponto P2 corresponde ao ponto de operação do sistema de bombeio.

II - A operação na faixa de vazão correspondente à região 2 indica risco de cavitação.

III - A faixa de vazão para operação eficiente do sistema de bombeio corresponde à região 1.

IV - A faixa de vazão para operação eficiente do sistema de bombeio corresponde à região 3.

Estão corretas APENAS as afirmativas
