No escoamento turbulento de fluidos em tubos, o fator de atrito é dependente do(a)

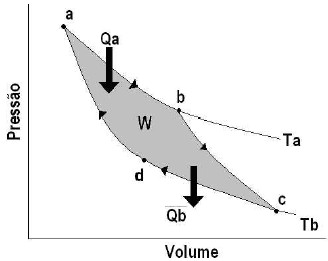

Um Ciclo de Carnot é definido como um processo cíclico reversível que utiliza um gás perfeito e que consta de transformações isotérmicas e adiabáticas. A representação gráfica do Ciclo de Carnot em um diagrama P-V é mostrada a seguir.

Sobre esse processo e com base na figura acima, conclui-se que

A respeito das máquinas termodinâmicas, assinale a afirmativa correta.

Com relação às características termodinâmicas de um fluido em escoamento, é correto afirmar que

Uma tubulação cilíndrica tem um trecho com uma seção de 300 mm de diâmetro e outro com 200 mm de diâmetro. A redução de seção é feita através de um elemento cônico colocado entre os dois trechos. Na parte maior da seção escoa ar com peso específico 9,8 N/m³ a uma vazão de 3,06 m³/s. Ao fluir para o trecho de menor seção, o ar sofre uma redução de pressão e aumento de velocidade, provocando uma expansão no mesmo e reduzindo o peso específico para 7,85 N/m³. Para o sistema descrito acima, a vazão e a velocidade do ar no trecho de menor seção, respectivamente, em m³/s e m/s, são

(Dados:

!$ \rho !$VA=constante

!$ \rho !$ é a massa específica do fluido

V é a velocidade do fluido

é a área da seção transversal ao escoamento)

Considere um cubo de bronze de 0,5 m de aresta. As forças que atuam no seu centróide são peso, empuxo e uma força externa.

(Dados:

Massa específica do cubo de bronze 86,9 kN/m³.

Massa específica da água 9,81 kN/m³)

O módulo da força externa requerida para manter o cubo em equilíbrio e completamente submerso em água é, em kN, aproximadamente, igual a

Extrações líquido-líquido podem ser feitas em equipamentos simples do tipo mostrado na figura a seguir.

Planovsky & Nikolaev. Unit Operations and Equipment of Chemical Engineering. p. 378, Mir Publishers, 1990.

Considere a equação a!$ \rho !$_h + (b-a)!$ \rho !$₁ = c!$ \rho !$_h

onde:

!$ \rho !$_h = densidade da fase mais densa

!$ \rho !$₁ = densidade da fase menos densa

a, b e c = alturas

L = corrente mais densa

G = corrente menos densa

Essa equação mostra a relação existente entre as densidades da corrente mais densa (L) e da corrente menos densa (G).

Assim, a análise do equipamento e da equação que rege o seu funcionamento mostram que a

Um rejeito industrial que está contaminado por compostos orgânicos voláteis solúveis em água precisa ser tratado para poder ser descartado. Pretende-se remover esses compostos voláteis usando vapor d’água.

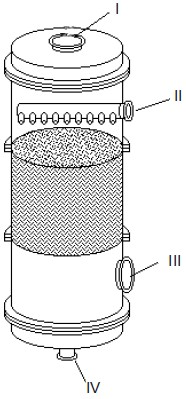

Considerando as correntes que serão introduzidas ou removidas da coluna nas posições de I a IV, conclui-se que se trata de uma operação de

A trietanolamina em solução aquosa é um solvente utilizado na retirada do H₂S contido em diversos gases industriais. Numa refinaria, o gás proveniente de uma coluna de destilação de petróleo está contaminado com pequena quantidade de H₂S. Deseja-se reduzir drasticamente a concentração de H₂S no produto final usando a coluna recheada mostrada acima. Considerando as correntes que serão introduzidas ou removidas da coluna nas posições de I a IV, conclui-se que se trata de uma operação de

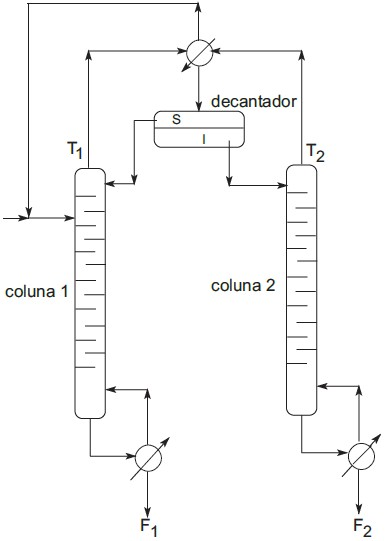

Na figura abaixo encontra-se esquematizada uma unidade de destilação azeotrópica.

Para exemplificar o funcionamento de uma unidade desse tipo, considere a produção de etanol anidro a partir do etanol hidratado em que se usa o benzeno como solvente que forma azeótropo de máxima pressão de vapor.

A esse respeito, analise as afirmações a seguir.

I - O etanol anidro é retirado na corrente F₁ e a água, na corrente F₂.

II - O etanol anidro é retirado na corrente T₂ e a água, na corrente F₂.

III - A fase I no decantador é rica em etanol e água.

IV - O solvente sai majoritariamente na corrente F₁.

V - O etanol hidratado sai na corrente T₂ e a água, na corrente F₂.

Estão corretas APENAS as afirmações
