Um eletricista precisa realizar reparo em um equipamento elétrico desligado e desconfia de que o problema resida em um cabo condutor rompido internamente. Para ter certeza desse defeito, é necessário que ele faça um teste para comprovar se o problema realmente é esse.

Sabendo-se que o eletricista tem acesso aos dois terminais do condutor sob análise, a ferramenta recomendável para que o eletricista verifique o estado do condutor é

A medição da velocidade de rotação do eixo de uma máquina de indução foi realizada por um tacômetro em rotações por minuto (rpm).

Para converter essa grandeza para rad/s, deve-se multiplicar a velocidade em rpm por

A manutenção periódica das máquinas rotativas previne a interrupção de operação por defeito.

Considerando-se a manutenção de um motor monofásico, relacione os testes ao instrumento utilizado.

TESTE	INSTRUMENTO
I - Teste de continuidade dos enrolamentos	P - Megôhmetro
II - Teste de isolação entre o enrolamento e a carcaça do motor	Q - Amperímetro
III - Teste de intensidade de corrente	R - Voltímetro
	S - Ohmímetro

Considere o seguinte relatório sobre a manutenção de um motor de indução trifásico feito por um técnico em manutenção elétrica:

• Após 700 horas de operação desde o início do seu uso na fábrica, o motor parou de funcionar devido a um curto-circuito entre duas fases do enrolamento do estator.

• Reparo realizado em 20 horas.

• Após 500 horas de operação, foi verificado um aumento expressivo na corrente do enrolamento, mas o motor continuou funcionando.

• Após mais 100 horas de operação, a elevada corrente causou um curto-circuito nas bobinas do estator e o motor parou de funcionar.

• Reparo realizado em 10 horas.

• Após 400 horas de operação, o motor apresentou muito ruído nos rolamentos do rotor, mas continuou funcionando.

• Após mais 100 horas, o motor parou de funcionar em virtude de um travamento do rotor.

Com base nesse relatório, o MTBF (Mean Time Between Failures) do motor em questão pode ser estimado em

Um técnico precisa projetar um No-Break para proteger o servidor interno da rede de computadores de sua empresa. Para isso, ele verificou o consumo médio do servidor (500 W) e adquiriu um inversor que aproveita !$ \large{5 \over 6} !$ da potência

que recebe.

Sabendo-se que a autonomia do No-Break deve ser de 2 horas e que o banco de baterias que o alimenta é formado por 4 módulos de 12 V, a capacidade, em ampère-hora, de cada bateria deve ser de

Em redes aéreas de média tensão, a distância mínima, em qualquer direção, entre condutores de circuitos diferentes instalados em estruturas diferentes deve ser igual à flecha máxima mais 1 cm/kV, considerando-se o circuito de maior tensão. Essa distância não pode ser inferior a 1,20 m.

No caso de uma rede aérea que apresenta uma flecha máxima de, aproximadamente, 0,60 m, a distância horizontal, em metros, entre os condutores dos circuitos de 13,8 kV e 4,16 kV, montados em estruturas diferentes deve ser de

Com relação a redes aéreas de média tensão, quando forem instalados diversos circuitos de tensões diferentes no mesmo suporte, os mesmos devem ser dispostos

O transformador de alimentação de um ramal urbano apresentou problemas de alta dissipação de potência no núcleo e foi retirado de uso para testes. Para medir essa perda por aquecimento em um ensaio, é necessário usar um

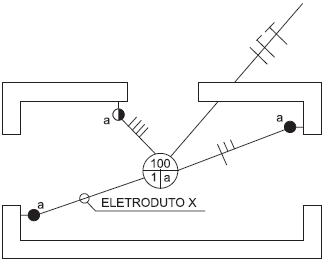

Um corredor de uma instalação elétrica residencial possui interruptores próximos às três saídas que acionam o mesmo ponto de luz, conforme indicado na figura acima.

Para essa configuração de circuito, os condutores que passam pelo eletroduto X são:
